ebea KP-Typ G
Produktbeschreibung
Die ebea KP-Typ G Erdbebenelemente übertragen horizontale Querkräfte parallel zur Fuge in beiden Richtungen (±H) und werden bei erhöhten seismischen Ansprüchen verwendet. Die Anordnung erfolgt in der Regel zwischen ebea KP (Standard-) Elementen. Das Produkt ist in zwei verschiedenen Ausführungsarten erhältlich. Es existieren keine KPE-Elemente für den ebea KP-Typ G.
Parameter des Dämmkörpers und der Stahlkomponenten |
|||
L |
Elementlänge |
S |
Stablänge |
D |
Elementhöhe |
H |
Schubplattenhöhe |
ISO |
Dämmstärke |
E |
Abstand der Schubplatten |

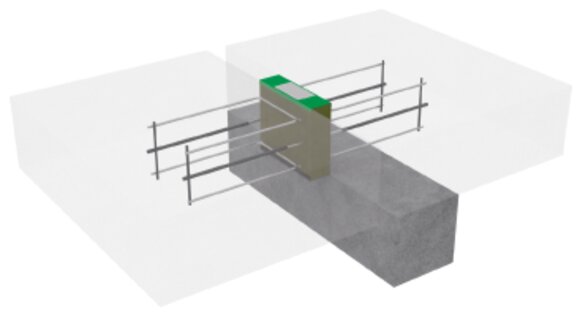

Anwendungsbeispiel
Ausführungsarten und verwendete Materialien
Verwendete Materialien |
VE1 |
VE2 |
---|---|---|
Dämmung |
XPS, Steinwolle (SW), PUR |
|
Zugstäbe |
1.4362 |
1.4462 |
Schubplatten |
VE1 |
Volledelstahl-Ausführung |
VE2 |
Volledelstahl-Ausführung |
Bemessungstabellen
Die horizontale Querkraftübertragung erfolgt durch Schubplatten. Die zusätzlichen Stäbe dienen als konstruktive Bewehrung. Die Anzahl tragender Komponenten ist je Subtyp definiert. Eine frei wählbare Komponentenanzahl ist bei ebea KP-Typ G Elementen nicht möglich. Die Bemessungswerte individueller Konfigurationen oder abweichender Dämmstärken ermitteln Sie gerne mit dem aktuellen Bestellformular.
Querkraftwiderstand (± HRd) und Normalkräfte (± NRd) |
|||
---|---|---|---|
HRd |
KP-Typen |
||
Standard ISO-Höhe |
KP-Typ G-01 |
KP-Typ G-02 |
|
140 |
50 |
– |
|
160 |
|||
180 |
|||
200 |
100 |
||
220 |
|||
240 |
|||
260 |
|||
280 |
|||
300 |
|||
NRd [kN/Stk] |
43 |
||
Anzahl Schubplatten [Stk] |
1 |
2 |
|
ISO-Länge |
L st [mm] = |
300 |
|
L min [mm] = |
300 |
||
Abstand |
E st [mm] = |
– |
var. |
E min [mm] = |
– |
100 |
Produktangabe
Die Definition der KP-Typ G Elemente erfolgt über folgende Parameter mithilfe unseres ebea KP Bestellformulars:
Standardprodukte
Zusatzparameter für Sonderanfertigungen
Aufdoppelung des Wärmedämmkörpers
Die Standardhöhen (D) sind in 20 mm Abstufung von 140 mm bis 300 mm bestellbar. Das System ermöglicht eine individuelle Angabe der Elementhöhe. Mithilfe der +IO und +IU Angaben definiert man die Grösse der Aufdoppelungen auf der oberen und/oder unteren Seite. So werden die Elementhöhe und die Betonüberdeckung an die aktuelle Einbausituation angepasst.
