Des patinoires parfaites grâce aux treillis spéciaux RUWA!

La nouvelle deuxième patinoire de Langnau, le stade Red Bull de Munich, les patinoires artificielles de Kloten, Dolder et Wohlen, le parc à glace de Wollerau et bien d'autres patinoires ont en commun le fait qu'il s'agit de patinoires. Saviez-vous qu'un autre point commun est la présence de produits RUWA sous la couche de glace?

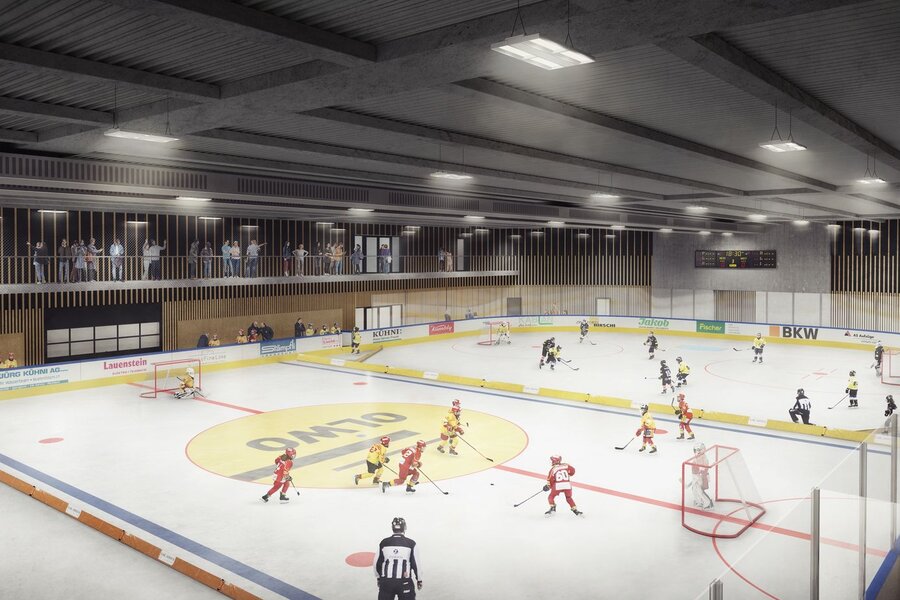

La nouvelle deuxième patinoire de l'"emmental assurance arena" est planifiée et réalisée avec des treillis spéciaux RUWA, d'une part pour l'armature de surface, d'autre part pour les paniers de supports spéciaux pour les tubes réfrigérants et les treillis spéciaux.

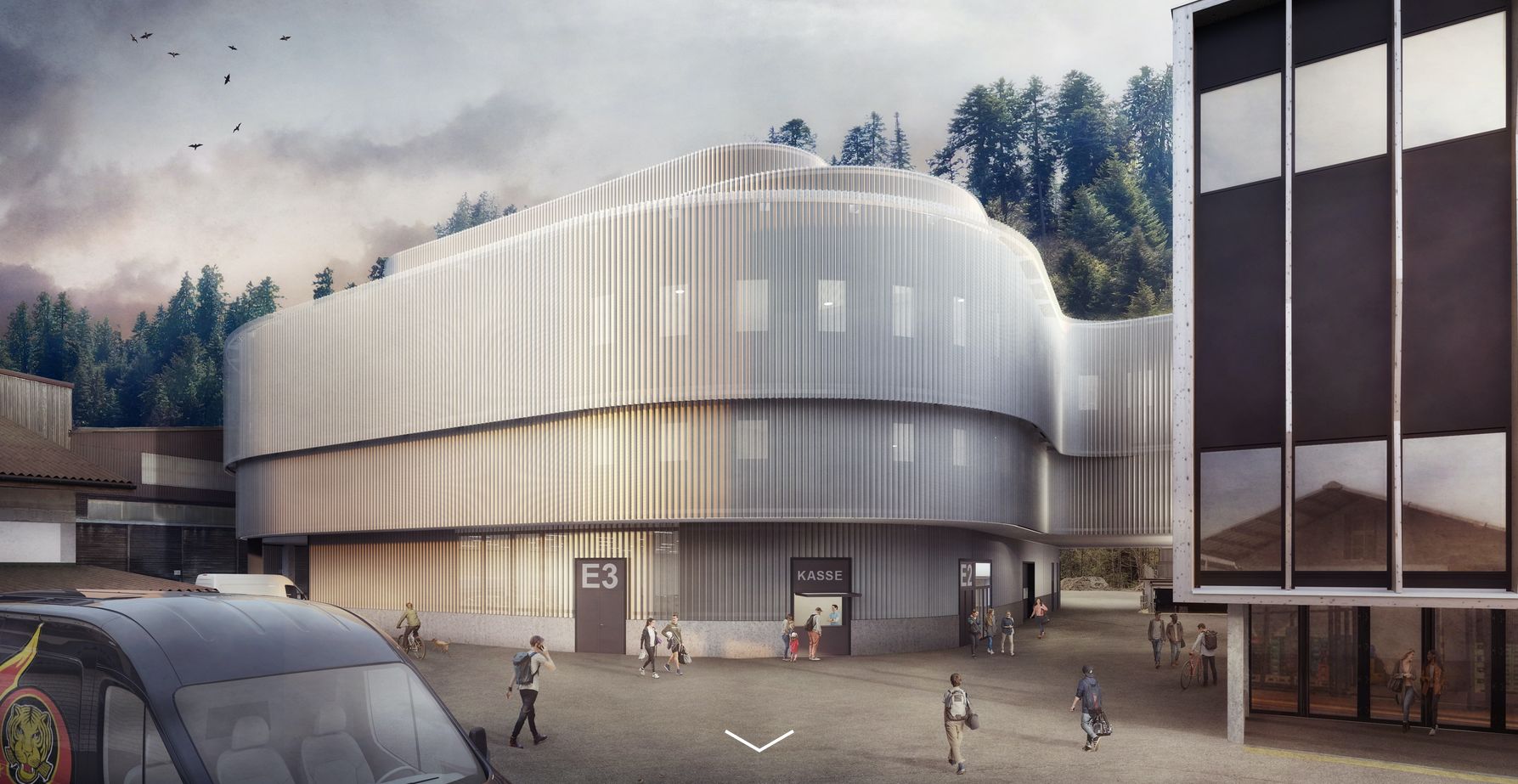

Description du projet
Il est prévu de construire une surface de glace supplémentaire, y compris une zone d'athlétisme de 1'200 mètres carrés, un autre espace de restauration, une  tribune supplémentaire dans la halle adjacente ainsi que divers locaux annexes. Il s'agit ainsi d'accélérer le développement à long terme du site en créant une infrastructure d'entraînement et de loisirs unique pour le public local, national et international.

Des produits RUWA seront utilisés à cet effet pour la construction de la patinoire :

Détails de la surface de glace

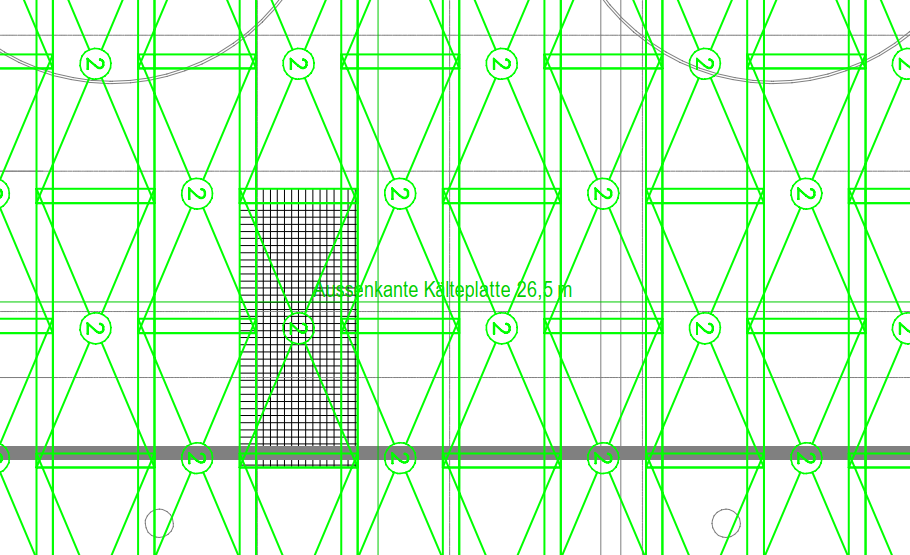

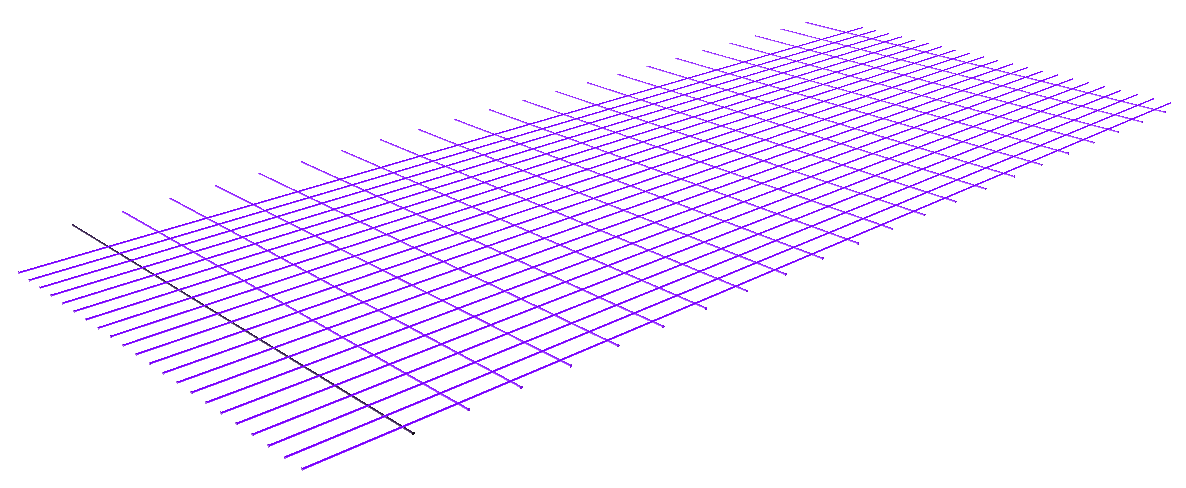

Sur la dalle porteuse en béton armé, la surface de glace est réalisée sur une couche de propreté de 80 mm d'épaisseur. Cette surface de glace se compose d'une dalle en béton armé de 140 mm d'épaisseur, dans laquelle les couches d'armature inférieure et supérieure sont réalisées avec des treillis spéciaux RUWA. Les treillis spéciaux ont été posés avec des joints à une couche.

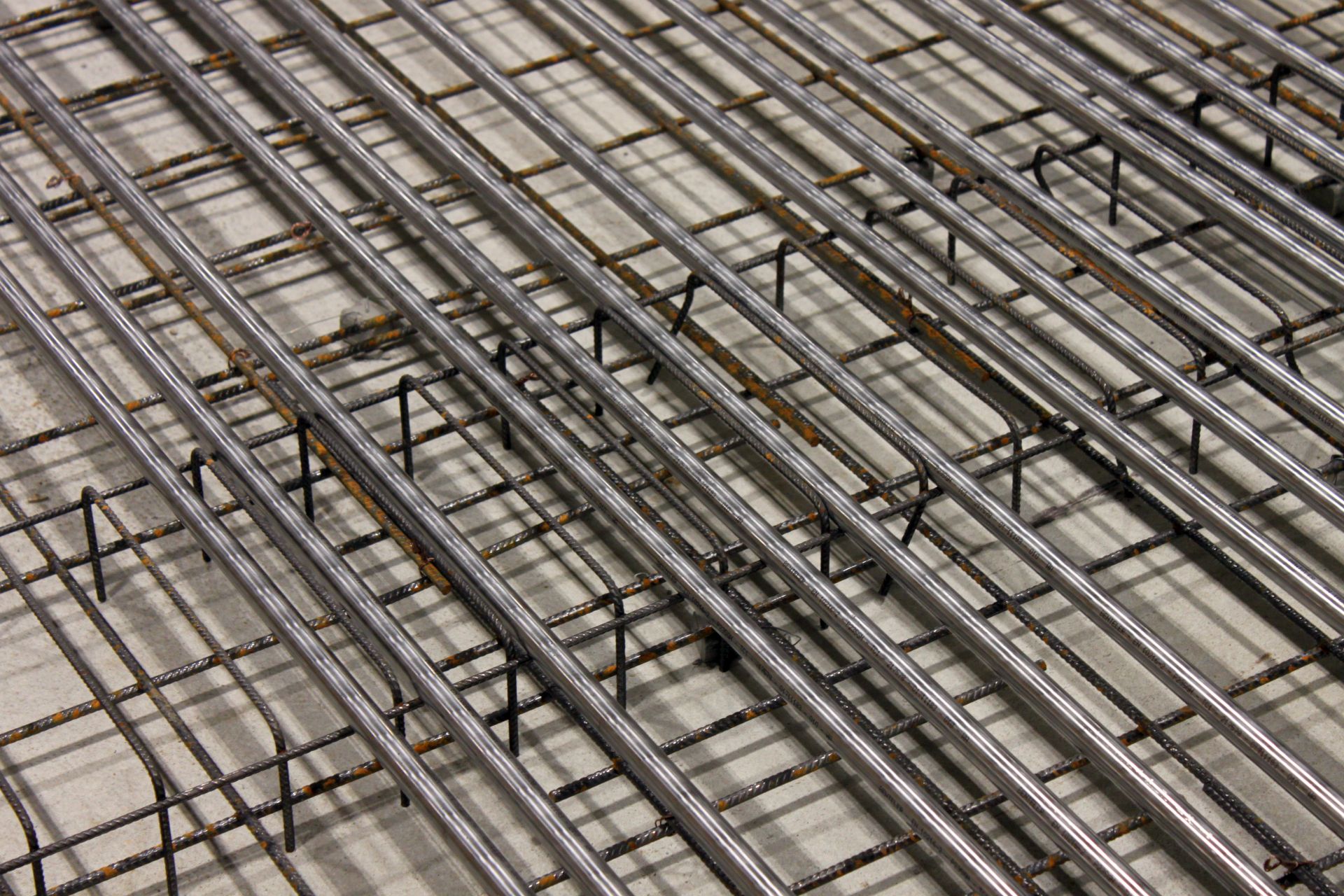

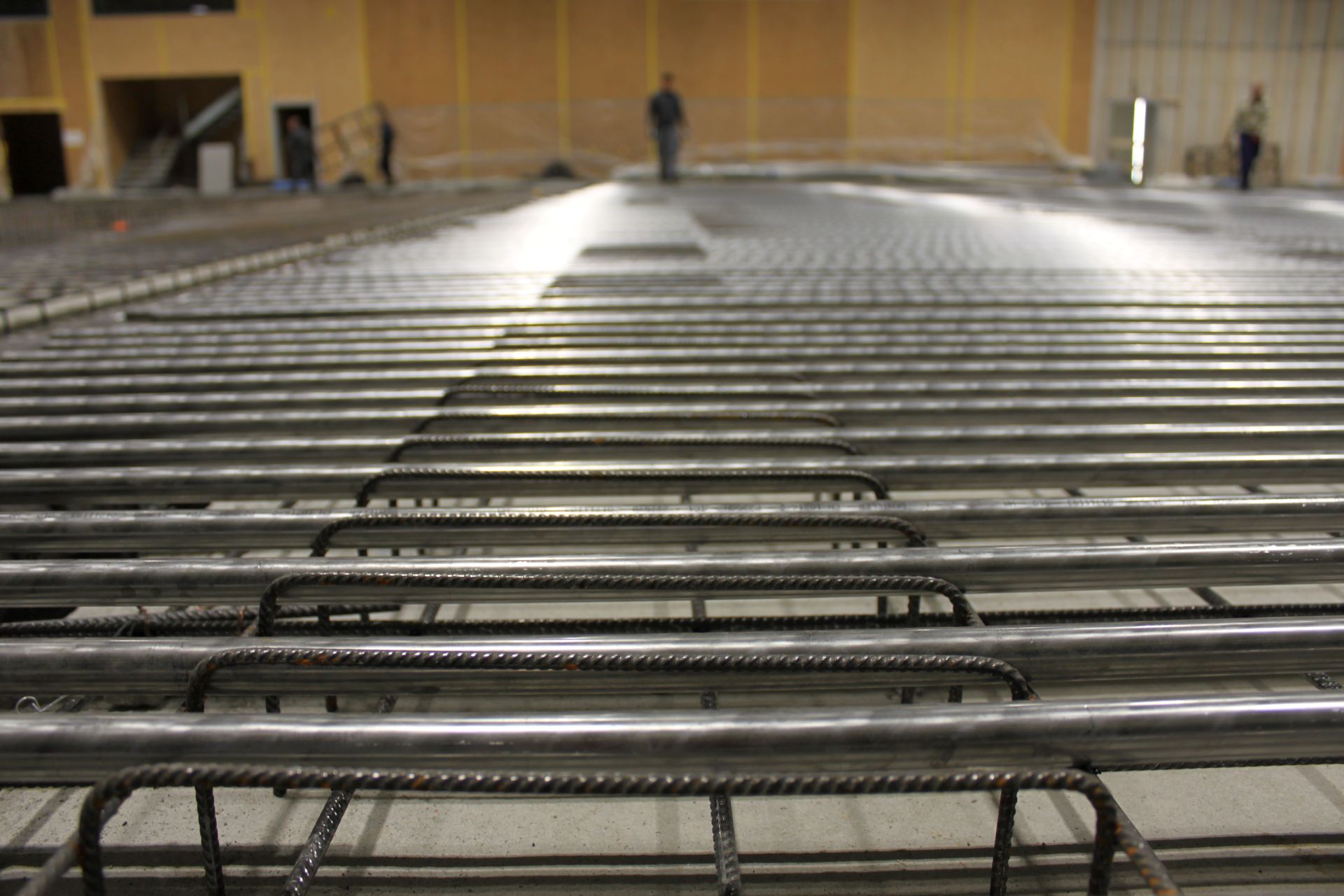

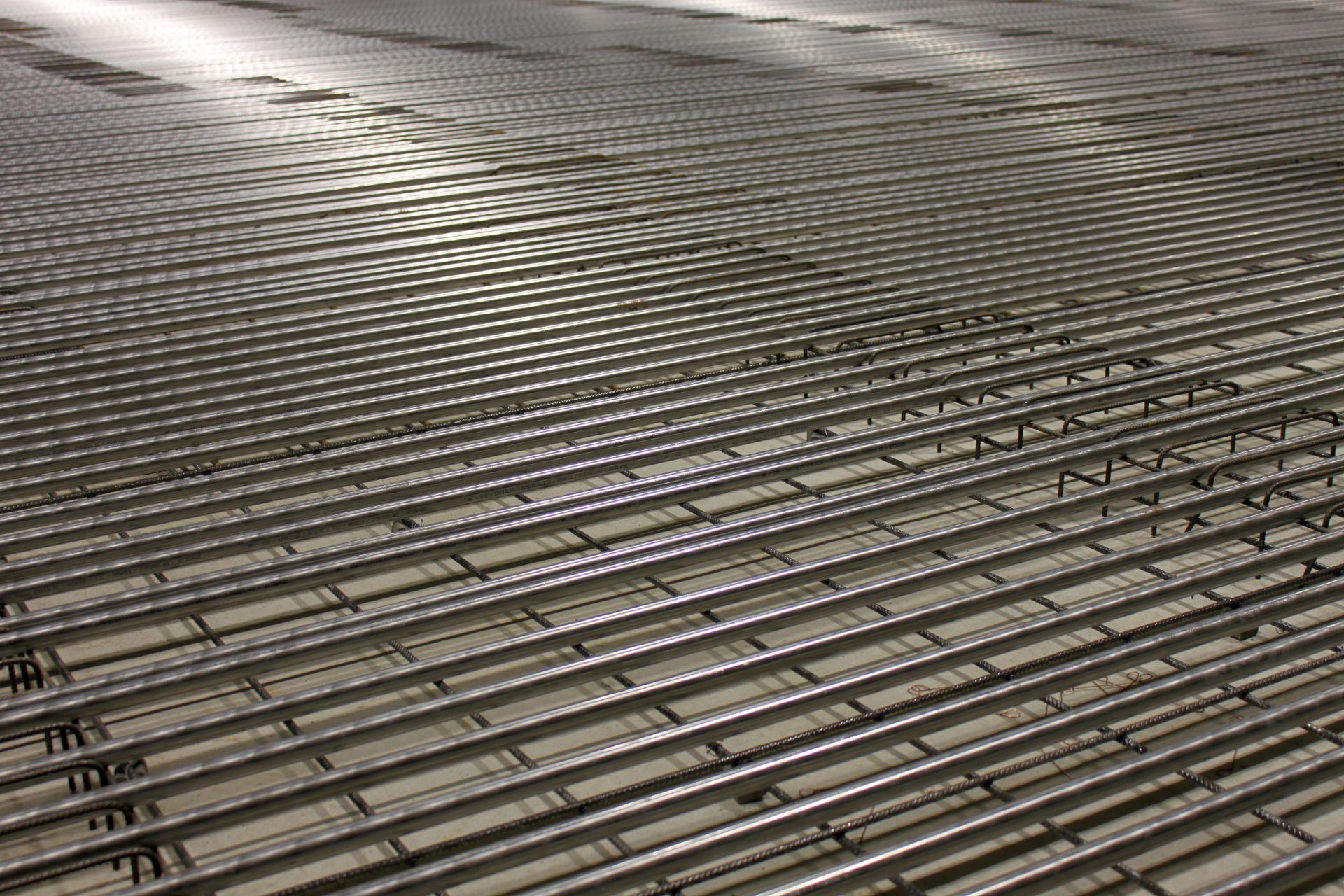

Les tubes réfrigérants sont posés juste en dessous de la couche d'armature supérieure. Pour que ces derniers soient à la bonne distance de la surface de la surface de glace, ils sont posés à la bonne hauteur à l'aide de paniers supports spécialement conçues à cet effet.

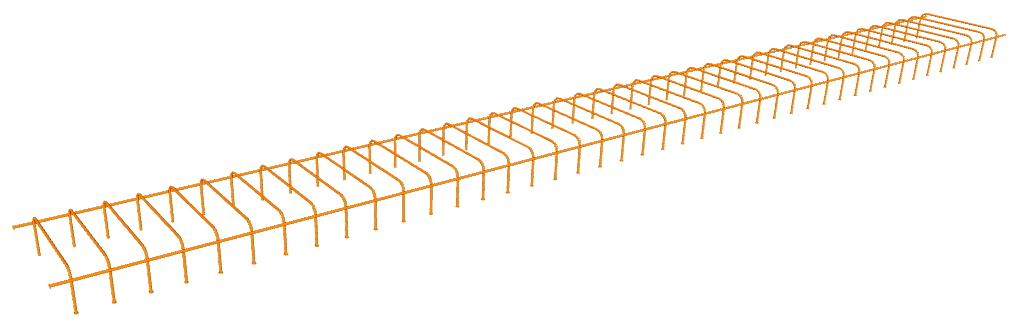

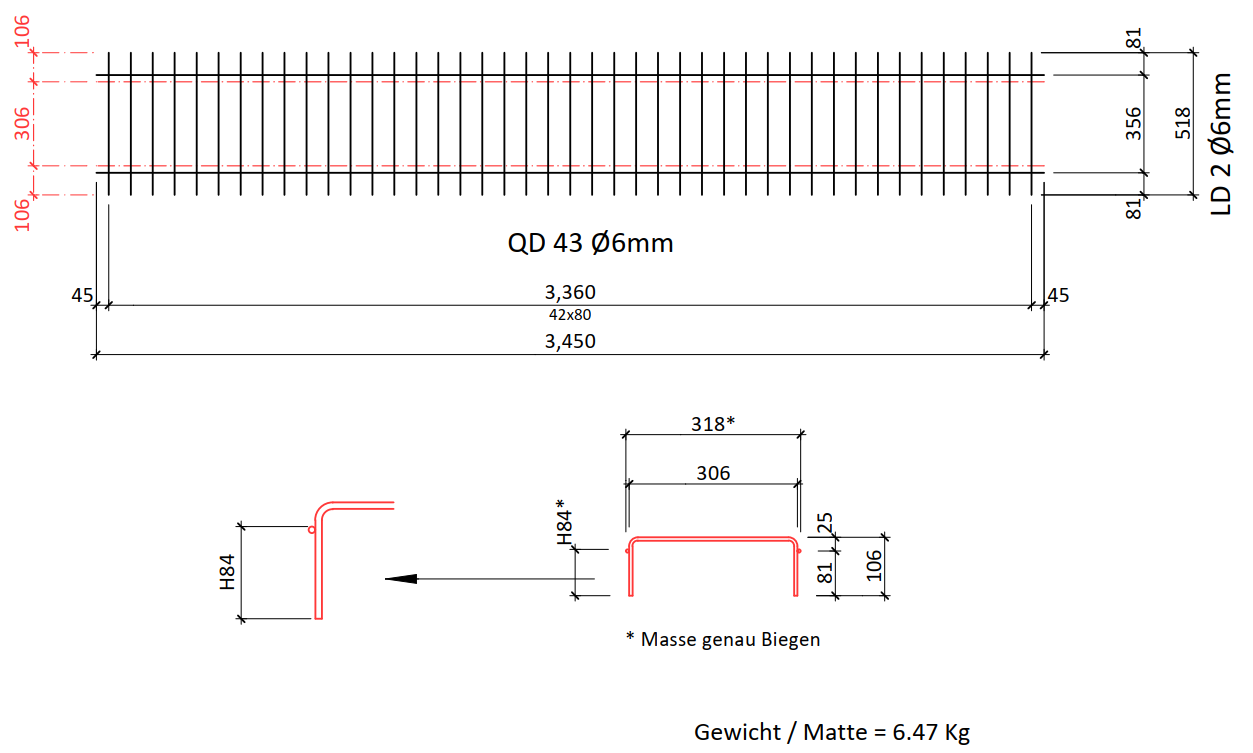

Ces paniers supports permettent d'obtenir la hauteur souhaitée de 84 mm grâce à des fers latéraux, tandis que les treillis spéciaux supérieurs reposent sur les bords supérieurs des paniers supports. Ainsi, les paniers support ne servent pas seulement à assurer la position des tubes frigorifiques, mais aussi la hauteur statique correcte des couches d'armature supérieures.

Production et livraison des paniers supports et des treillis spéciaux
Les paniers supports et les treillis spéciaux ont été soudés sur l'une de nos soudeuses spéciales pour treillis. En raison des exigences élevées en matière de pliage précis des paniers supports et des tolérances sur la hauteur, ceux-ci ont été pliés "à la main" sur les stations de pliage dans notre centre d'usinage.

Les 342 paniers supports et 273 treillis spéciaux d'un poids allant jusqu'à 86 kg ont ensuite été livrés par camion sur le chantier.

Montage sur site

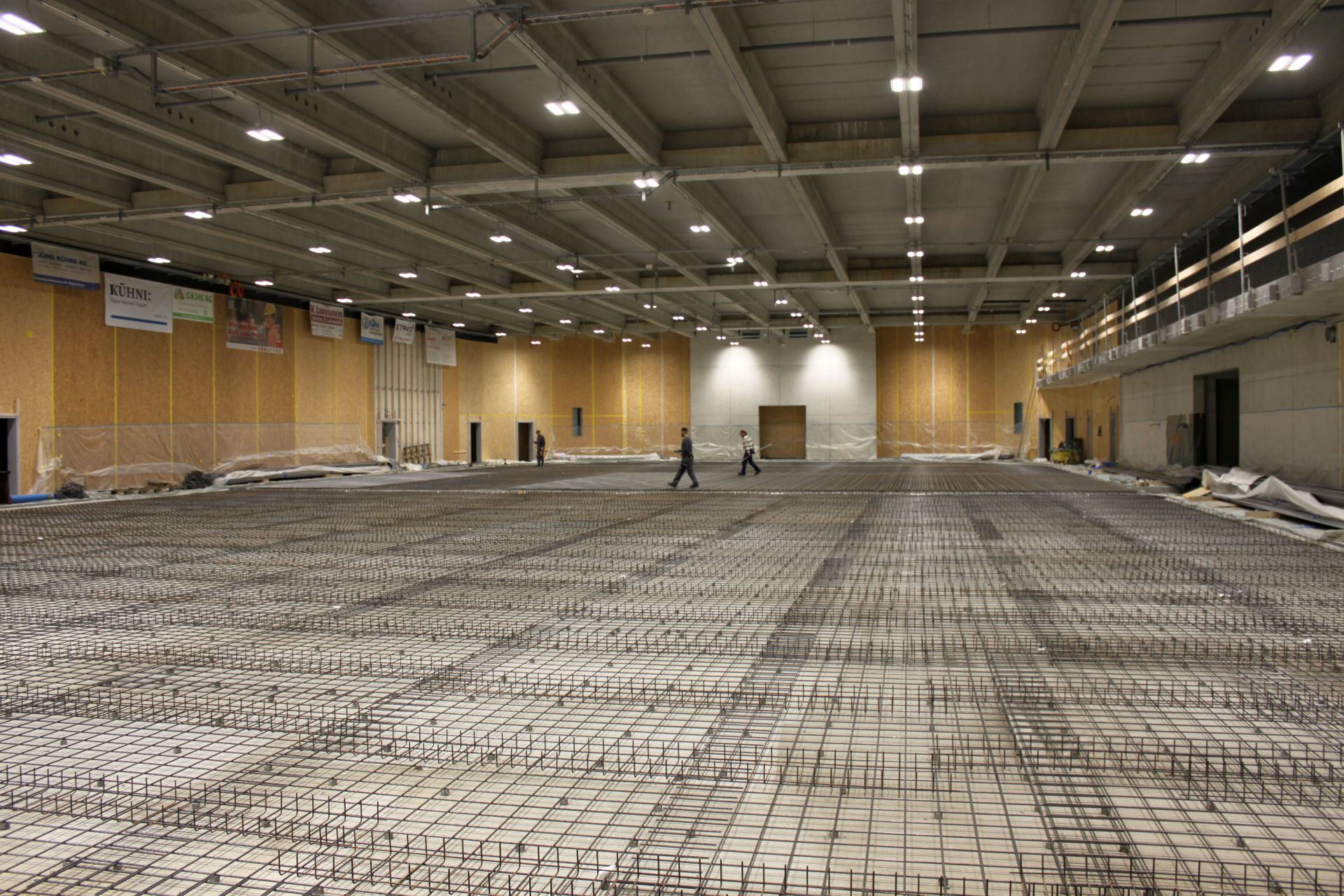

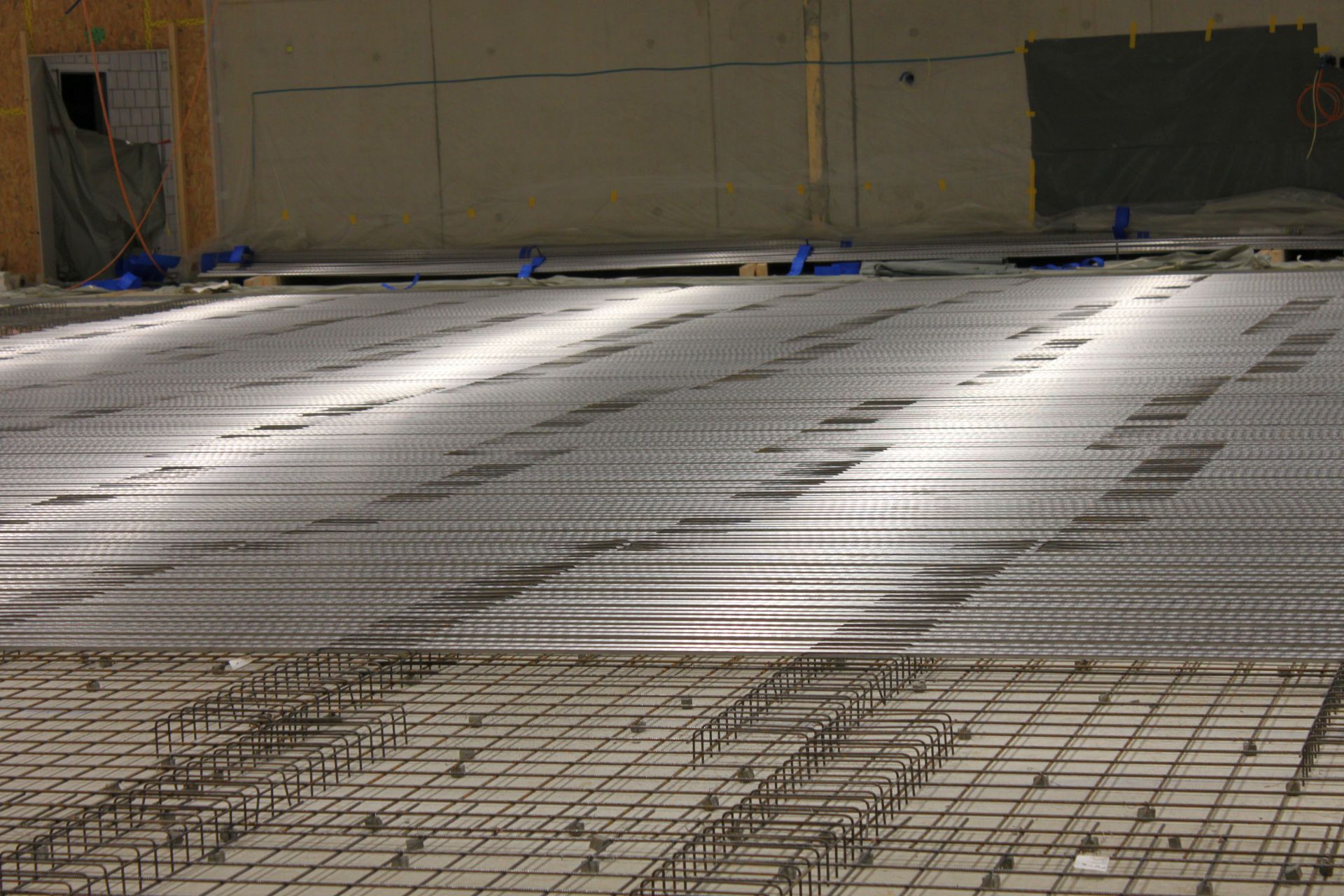

Les paniers supports et les treillis spéciaux livrés ont été posés à la main, étant donné que la pose se fait à l'intérieur du gros œuvre. La pose complète des treillis spéciaux et des paniers supports a été effectuée en l'espace de cinq jours.

Rentabilité
Mis à part le fait qu'une variante avec des treillis de stock ne fonctionne pas en raison des joints des treillis et des épaisseurs de dalles prévues, les comparaisons entre les treillis de stock et les treillis spéciaux RUWA montrent que les économies de poids sont de l'ordre de 22% et que les coûts bruts de matériaux qui en découlent sont de 41%. Lors de la pose, des économies supplémentaires sont réalisées grâce aux joints à un niveau.

* Indication de prix par le commerce d'acier (souveraineté des prix du commerce d'acier)
** Indication de prixpar l'offre RUWA (souveraineté des prix RUWA)

_{Comparaison des coûts pour cet objet des treillis de stockage RUWA aux treillis spéciaux RUWA}

La collaboration entre les planificateurs et RUWA-Drahtschweisswerk AG a permis de trouver une solution optimale!

Participants au projet
