ruwatec - comme les treillis spéciaux se trouvent dans un niveau

Nous avons déjà parlé de l'objet Nyffenegger Holz AG à Sumiswald dans deux rapports de chantier (forwa XXL = treillis spéciaux ruwatec façonnés et ruwatec - comment des treillis spéciaux inclinés facilitent des murs pliés!) Bien que les travaux de béton armé soient entre-temps terminés, nous souhaitons montrer dans ce rapport comment les treillis spéciaux ruwatec peuvent être planifiés et posés sans joints saillants.

Le projet
La société Nyffenegger Holz AG construit à Sumiswald une installation composée de trois grands silos dans lesquels sera stockée "Le pétrole de l'Emmental" (granulés de bois). Ces trois silos se dressent dans une cuve dont la surface au sol est d'environ 47 m x 15 m et dont les murs ont une hauteur de 2,50 m à 3,50 m. Les silos sont complétés d'une station de remplissage et de chargement et d'un local technique. En complément un parking souterrain et un parking pour camions en surface sont prévus.

Le joint à un niveau avec les treillis spéciaux ruwatec
Les treillis spéciaux peuvent être produits avec des dépassements de fils longs d'un côté, ce qui permet de joindre les treillis sur un seul niveau. Cela présente surtout l'avantage que les couches de barres se trouvent à la même hauteur.

Le principe du "joint à un niveau" n'est pas une invention récente. Dans les années 1980 déjà, les fabricants suisses de treillis y faisaient référence dans des rapports de chantier (tranchée couverte ou surbétonnage d'une dalle de chaussée):

Planification et réalisation de l'armature pour la dalle de sol
Grâce au logiciel de planification "ruwatec", la planification de l'armature a pu être réalisée facilement. Le logiciel génère directement les spécifications pour la commande de la machine à souder.

Les différentes positions des armatures supérieures et inférieures ont été pré-triées et stockées à côté de la fondation lors du déchargement du camion. Elles ont ensuite pu être posées facilement et rapidement dans le bon ordre à l'aide de deux collaborateurs et de la grue.

Il faut faire attention à cela:

a) Position des fils
Lors de la planification, il est possible de déterminer lequel des fils doit être placé en bas ou en haut (1ère et 2ème couches pour les treillis inférieurs et 3ème et 4ème couches pour les treillis supérieurs). Le sens de pose des treillis est déterminé en conséquence. La soudeuse pour treillis spéciaux ruwatec produira toutefois le treillis de manière à ce que le fil transversal se trouve toujours en bas. Dans certains cas, il peut s'avérer nécessaire de tourner les treillis de la couche inférieure ou supérieure sur le chantier lors de la pose. En cas de treillis asymétriques, il doit être clairement indiqué quel fil doit être placé en bas ou en haut.

b) Joints

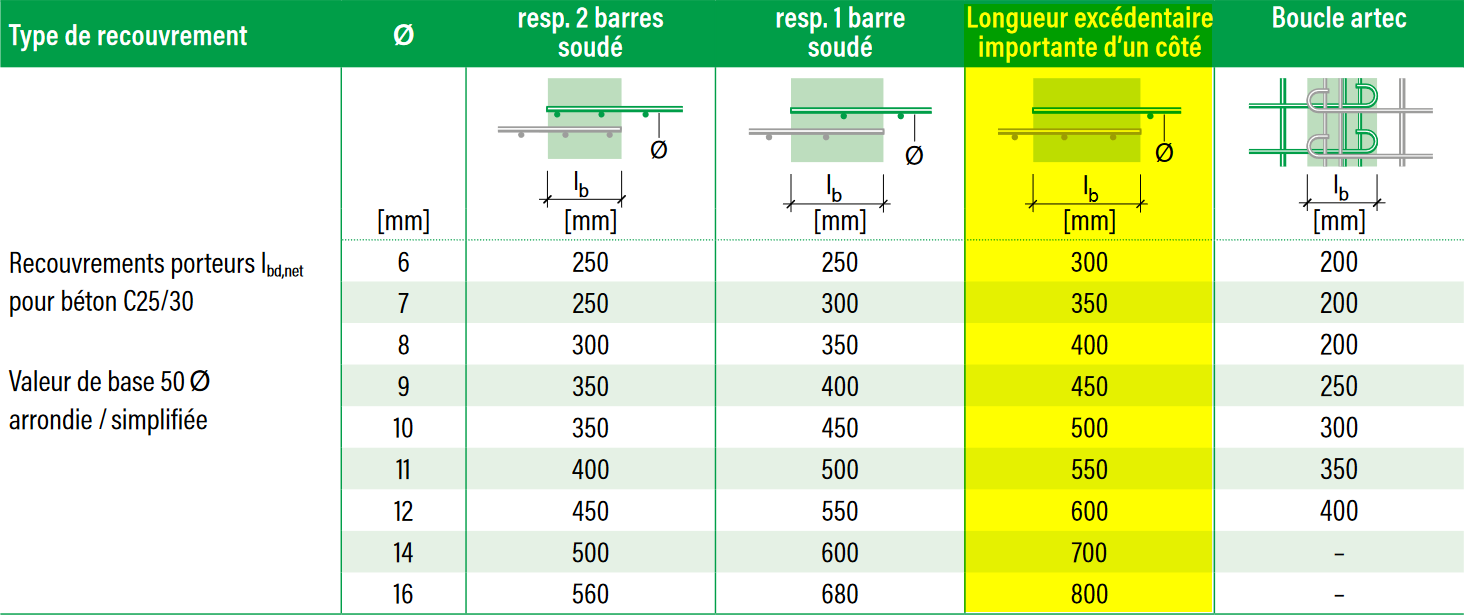

La longueur de recouvrement l_bd,net des treillis avec le recouvrement à un niveau ne peut pas être réduite. Pour simplifier, elle est d'au moins 50ø pour le béton C25/30:

La coopération entre l'ingénieur, l'entrepreneur, le client et RUWA-Drahtschweisswerk AG a abouti à une solution optimale!

Participants au projet

A propos de dépassements longs d'un côté
RUWA-Drahtschweisswerk AG reprend l'idée des joints à un seul niveau pour les treillis pour ancrages, qui sont disponibles et livrables dès maintenant dans l'assortiment.

Bien entendu, nous mettons à votre disposition le logiciel de planification ruwatec gratuit, avec lequel vous pouvez vous aussi planifier des treillis spéciaux de manière relativement simple et efficace. Nous nous ferons également un plaisir de vous aider à planifier ou à préparer une proposition d’armature en treillis.
