ruwatec - wie Spezialmatten in einer Ebene liegen

Vom Objekt Nyffenegger Holz AG in Sumiswald haben wir bereits in zwei Baustellenberichten berichtet (forwa XXL = ruwatec-Spezialmatten gebogen und ruwatec - wie schräge Spezialmatten geknickte Wände hochgehen!). Obwohl die Stahlbetonarbeiten zwischenzeitlich abgeschlossen sind, möchten wir in diesem Bericht aufzeigen, wie ruwatec Spezialmatten ohne auftragende Stösse geplant und verlegt werden können.

Das Projekt
Die Firma Nyffenegger Holz AG hat in Sumiswald eine Anlage mit drei grossen Silos erstellt, in denen «Öl aus dem Emmental» (Holzpellets) gelagert wird. Diese drei Silos stehen in einer Wanne mit einer Grundfläche von rund 47 m x 15 m Lichtmass und Wandhöhen von 2.50 m bis 3.50 m. Angegliedert sind eine Einfüll- und Ladestation sowie ein Technikraum. Zusätzlich sind eine unterirdische Einstellhalle sowie eine oberirdische LKW-Einstellhalle geplant.

Der Ein-Ebenen-Stoss mit ruwatec Spezialmatten
Spezialmatten können mit einseitig langen Drahtüberständen produziert werden, womit die Matten in einer Ebene gestossen werden können. Dies hat vor allem den Vorteil, dass die Lagen der Stäbe auf der gleichen Höhe liegen.

Das Prinzip vom «Ein-Ebenen-Stoss» ist grundsätzlich keine neue Erfindung. Bereits in den 1980er-Jahren haben die Schweizer Netzfabrikanten in Baustellenberichten darauf hingewiesen (Tagbautunnel oder Überbeton einer Fahrbahnplatte):

Planung und Ausführung der Bewehrung für die Bodenplatte
Dank der Planungssoftware «ruwatec» konnte die Planung der Bewehrung einfach erstellt werden. Die Software generiert direkt die Spezifikationen für die Steuerung der Schweissmaschine.

Die verschiedenen Positionen der oberen und unteren Bewehrung wurden beim Entladen vom Camion vorsortiert neben der Baugrube zwischengelagert und konnten dann in der richtigen Reihenfolge mit zwei Mitarbeitern und dem Kran einfach und rasch verlegt werden.

Darauf ist zu achten:

a) Lage der Drähte
Bei der Planung kann festgelegt werden, welcher der Drähte unten respektive oben liegen soll (1. und 2. Lage für untere Matten sowie 3. und 4. Lage für obere Matten). Dementsprechend ergibt sich die Verlegerichtung der Matten. Die Schweissmaschine für Spezialmatten ruwatec wird die Matte jedoch so produzieren, dass der Querdraht immer unten liegt. Fallweise kann es nötig sein, dass beim Verlegen die Matten der unteren oder oberen Lage bauseits gewendet werden müssen. Bei asymmetrischen Matten muss klar ersichtlich sein, welcher Draht unten respektive oben liegen soll.

b) Stösse

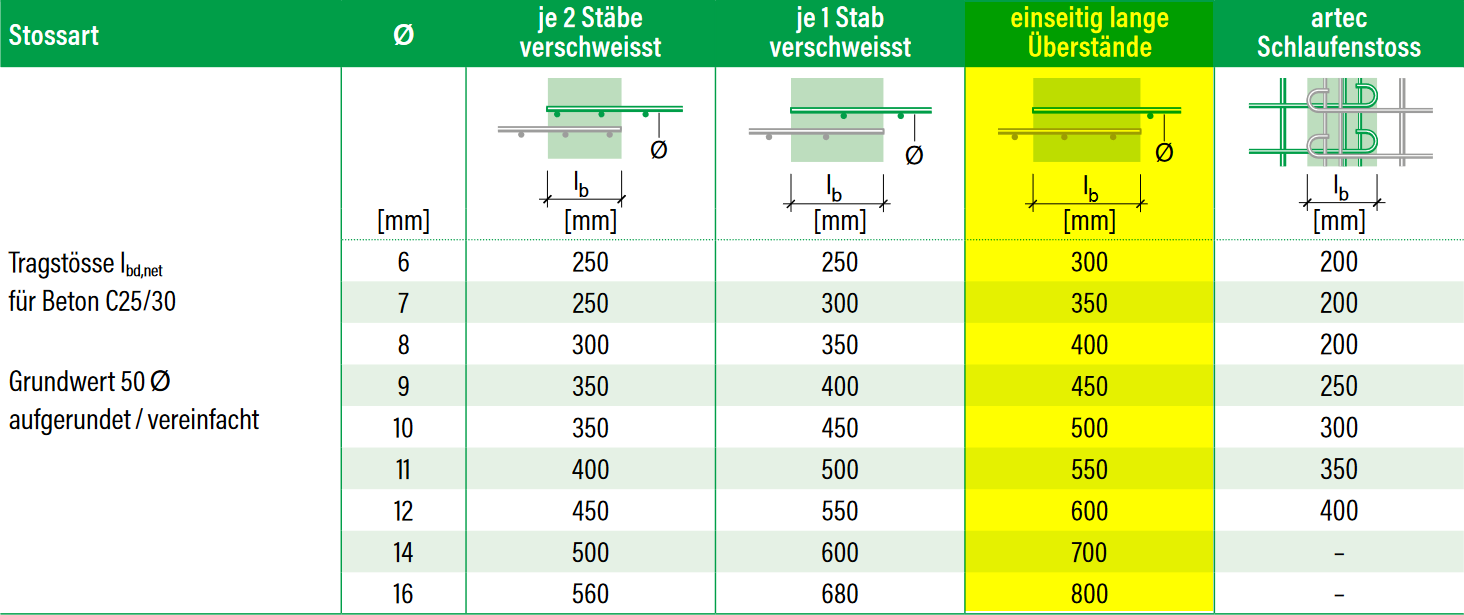

Die Stosslänge l_bd,net der Matten mit dem Ein-Ebenen-Stoss kann nicht reduziert werden. Sie beträgt vereinfacht für Beton C25/30 mindestens 50ø:

Die Zusammenarbeit zwischen Ingenieur, Bauunternehmer, Bauherr und der RUWA-Drahtschweisswerk AG führte zu einer optimalen Lösung!

Projektbeteiligte

Apropos einseitig lange Überstände
Die RUWA-Drahtschweisswerk AG übernimmt die Idee der Ein-Ebenen-Stösse bei den Ankermatten, die ab sofort im Sortiment verfügbar und lieferbar sind.

Selbstverständlich stellen wir Ihnen die kostenfreie ruwatec-Planungssoftware zur Verfügung, mit der auch Sie relativ einfach und effizient Spezialmatten planen können. Wir unterstützen Sie auch gerne bei der Planung oder erstellen Ihnen einen Vorschlag für eine Bewehrung mit Matten.
