ebea KP-100
Descrizione del prodotto
Gli elementi ebea KP-100 sono utilizzati per elementi di costruzione a sbalzo con sporgenza libera e sono destinati ad assorbire i momenti negativi (-M) e le forze trasversali in entrambe le direzioni (±V). Il sistema di piastre di taglio conferisce un elevato grado di rigidità. Il prodotto è disponibile in tre versioni diverse.
Parametri del corpo isolante e dei componenti in acciaio |
|||
L |
Lunghezza elemento |
ø |
Diametro barra |
D |
Altezza elemento |
H |
Altezza piastra |
ISO |
Spessore isolante |
E |
Distanza barre |
S |
Lunghezza barra |

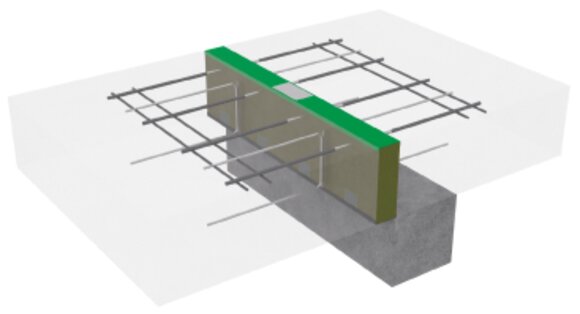

Esempio di utilizzo
Varianti e materiali impiegati
Materiali impiegati |
RS |
VE1 |
VE2 |
|
---|---|---|---|---|
Isolamento |
XPS, lana di roccia (SW), PUR |
|||
Barre di trazione |
1.4362 + B500B |
1.4362 |
1.4462 |
|
Piastre di taglio |
||||
Tampone |
D140 a 170 |
1.4362 |
non disponibile |
|
da D180 |
FCPU (a partire da uno spessore ISO di 80 mm) |
RS |
Versione saldata ad attrito per classe di resistenza alla corrosione III (media) |
VE1 |
Versione completamente in acciaio inox per classe di resistenza alla corrosione III (media) |
VE2 |
Versione completamente in acciaio inox per classe di resistenza alla corrosione IV (alta) |
Tabella di dimensionamento
La trasmissione dei momenti e delle forze trasversali avviene tramite componenti separati. È possibile scegliere liberamente il numero di componenti portanti, al fine di consentire un adattamento ottimale degli elementi alle singole circostanze. Le seguenti tabelle di dimensionamento rappresentano solo alcune possibili configurazioni. È possibile determinare i valori di dimensionamento di singole configurazioni o diversi spessori di isolamento utilizzando il modulo d’ordine corrente.
Momento resistente (-MRd) e rigidità rotazionali degli elementi di trazione e compressione (k1) |
|||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MRd |
k |
Barre di trazione |
|||||||||||||||
Altezza standard ISO |
2 × 10 |
2 × 14 |
4 × 10 |
6 × 10 |
4 × 14 |
6 × 14 |
8 × 14 |
10 × 14 |
|||||||||
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
||
Spessore d’Isolamento ISO 80 |
140 |
6 |
500 |
12 |
800 |
12 |
1000 |
18 |
1500 |
23 |
1600 |
35 |
2400 |
47 |
3200 |
58 |
4000 |
160 |
8 |
850 |
15 |
1350 |
16 |
1650 |
24 |
2500 |
30 |
2700 |
45 |
4050 |
61 |
5400 |
76 |
6750 |
|
180 |
10 |
1350 |
19 |
2200 |
19 |
2750 |
29 |
4100 |
37 |
4450 |
56 |
6650 |
74 |
8850 |
93 |
11100 |
|
200 |
11 |
1900 |
22 |
3100 |
23 |
3850 |
34 |
5750 |
44 |
6250 |
66 |
9350 |
88 |
12500 |
111 |
15600 |
|
220 |
13 |
2550 |
26 |
4200 |
26 |
5100 |
40 |
7700 |
51 |
8350 |
77 |
12550 |
102 |
16750 |
128 |
20900 |
|
240 |
15 |
3300 |
29 |
5400 |
30 |
6600 |
45 |
9900 |
58 |
10800 |
87 |
16200 |
116 |
21600 |
145 |
27000 |
|
260 |
17 |
4100 |
33 |
6750 |
34 |
8250 |
50 |
12350 |
65 |
13550 |
98 |
20300 |
130 |
27100 |
163 |
33850 |
|
280 |
19 |
5050 |
36 |
8300 |
37 |
10100 |
56 |
15100 |
72 |
16600 |
108 |
24900 |
144 |
33200 |
180 |
41500 |
|
300 |
20 |
6050 |
40 |
10000 |
41 |
12100 |
61 |
18150 |
79 |
19950 |
119 |
29950 |
158 |
39900 |
198 |
49900 |
|
N° piastre di taglio [pz.] a scelta |
1 |
1 |
1 – 3 |
1 – 5 |
1 – 3 |
1 – 5 |
1 – 7 |
1 – 9 |
|||||||||
Lunghezza ISO |
L st [mm] = |
200 |
1000 |
||||||||||||||
L min [mm] = |
200 |
200 |
400 |
600 |
400 |
600 |
800 |
1000 |
|||||||||
Distanza |
E st [mm] = |
100 |
250 |
167 |
250 |
167 |
125 |
100 |
|||||||||
E min [mm] = |
100 |
Taglio resistente (±VRd) e rigidità rotazionali degli elementi a taglio (k2) |
|||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VRd |
Spessore d’Isolamento ISO 80 (ISO 60, 100 e 120 vedi modulo d’ordine) |
||||||||||||||||||
Ds |
H |
N° piastre di taglio [pz.] |
|||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|||||||||||
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
||
140 |
80 |
22 |
100 |
43 |
150 |
65 |
250 |
86 |
300 |
108 |
400 |
129 |
450 |
151 |
550 |
172 |
600 |
194 |
700 |
160 |
100 |
27 |
150 |
54 |
300 |
81 |
450 |
108 |
600 |
135 |
750 |
162 |
900 |
189 |
1100 |
216 |
1250 |
243 |
1400 |
180 |
120 |
33 |
300 |
65 |
550 |
98 |
800 |
130 |
1100 |
163 |
1350 |
195 |
1600 |
228 |
1900 |
260 |
2150 |
293 |
2400 |
200 |
140 |
38 |
450 |
76 |
850 |
114 |
1250 |
152 |
1700 |
190 |
2100 |
228 |
2550 |
266 |
2950 |
304 |
3350 |
342 |
3800 |
220 |
160 |
44 |
750 |
87 |
1450 |
131 |
2200 |
174 |
2900 |
218 |
3650 |
261 |
4400 |
305 |
5100 |
348 |
5800 |
392 |
6550 |
240 |
180 |
49 |
1000 |
98 |
2000 |
147 |
3000 |
196 |
4000 |
245 |
5000 |
294 |
6000 |
343 |
7000 |
392 |
8000 |
441 |
9000 |
260 |
200 |
55 |
1350 |
109 |
2650 |
164 |
4000 |
218 |
5300 |
273 |
6600 |
327 |
7900 |
382 |
9200 |
436 |
10550 |
491 |
11850 |
280 |
220 |
60 |
1700 |
120 |
3350 |
180 |
5050 |
240 |
6750 |
300 |
8450 |
360 |
10100 |
420 |
11800 |
480 |
13500 |
540 |
15150 |
300 |
240 |
65 |
2100 |
130 |
4200 |
195 |
6300 |
260 |
8450 |
325 |
10550 |
390 |
12650 |
455 |
14750 |
520 |
16850 |
585 |
18950 |
* A causa della rappresentazione dettagliata delle rigidità rotazionali k1 e k2 e del rispettivo arrotondamento dei risultati, potrebbero esserci piccole deviazioni nella rigidità totale fino a 50 kNm/rad per alcune combinazioni di componenti rispetto al modulo d’ordine.
Dati sul prodotto
La definizione degli elementi KP-100 avviene in base ai parametri seguenti tramite il nostro modulo d’ordine ebea KP:
Prodotti standard
Ulteriori parametri per strutture speciali
Maggiorazione del corpo termoisolante
Le altezze standard (D) sono adattate a quelle delle piastre di taglio (H), sono disponibili da 140 mm a 300 mm, a intervalli di 20 mm. Il sistema permette l’inserimento personalizzato dell’altezza dell’elemento. Grazie ai dati +IO e +IU viene definita la dimensione della maggiorazione del lato superiore e/o inferiore. In tal modo l’altezza dell’elemento e la copertura di calcestruzzo vengono adattate alla situazione effettiva.
