ebea KP-1200
Descrizione del prodotto
Gli elementi per solette a sbalzo ebea KP-1200 sono utilizzati per solette continue e sono destinati ad assorbire i momenti negativi e positivi (±M), nonché le forze trasversali in entrambe le direzioni (±V). Le sottili staffe di taglio migliorano significativamente l’isolamento acustico. Il prodotto è disponibile in tre versioni diverse. Non ci sono elementi KPE per ebea KP-1200.
Parametri del corpo isolante e dei componenti in acciaio |
|||
L |
Lunghezza elemento |
ø |
Diametro barra |
D |
Altezza elemento |
H |
Altezza staffa |
ISO |
Spessore isolante |
E |
Distanza barre |
S |
Lunghezza barra |

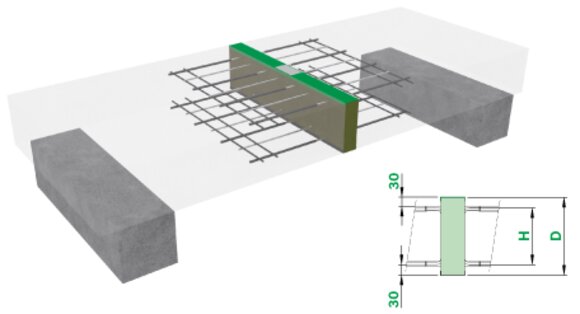

Esempio di utilizzo
Varianti e materiali impiegati
Materiali impiegati |
RS |
VE1 |
VE2 |
---|---|---|---|
Isolamento |
XPS, lana di roccia (SW), PUR |
||
Barre di tensione e compressione |
1.4362 + B500B |
1.4362 |
1.4462 |
Staffa di taglio |
1.4362 |
RS |
Versione saldata ad attrito per classe di resistenza alla corrosione III (media) |
VE1 |
Versione completamente in acciaio inox per classe di resistenza alla corrosione III (media) |
VE2 |
Versione completamente in acciaio inox per classe di resistenza alla corrosione IV (alta) |
Tabella di dimensionamento
Il numero dei componenti viene definito in base al sottotipo. Per gli elementi ebea KP-1200 non è possibile scegliere liberamente il numero dei s. È possibile determinare i valori di dimensionamento di singole configurazioni o diversi spessori di isolamento utilizzando il modulo d’ordine corrente.
Momento resistente (±MRd), rigidità rotazionali (k) e taglio resistente (±VRd) |
||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MRd |
k |
VRd |
Tipi KP |
|||||||||||||||||||||||
Altezza standard ISO |
KP-1201 |
KP-1202 |
KP-1203 |
KP-1204 |
KP-1205 |
KP-1206 |
KP-1207 |
KP-1208 |
||||||||||||||||||
MRd |
k |
VRd |
MRd |
k |
VRd |
MRd |
k |
VRd |
MRd |
k |
VRd |
MRd |
k |
VRd |
MRd |
k |
VRd |
MRd |
k |
VRd |
MRd |
k |
VRd |
|||
Spessore d’Isolamento ISO 80 |
160 |
5 |
400 |
18 |
10 |
550 |
36 |
11 |
800 |
18 |
16 |
1150 |
36 |
22 |
1100 |
54 |
34 |
1650 |
72 |
47 |
2200 |
72 |
59 |
2750 |
89 |
|
180 |
6 |
600 |
20 |
13 |
850 |
40 |
14 |
1150 |
20 |
20 |
1750 |
40 |
27 |
1650 |
60 |
42 |
2500 |
80 |
59 |
3300 |
80 |
74 |
4150 |
100 |
||
200 |
7 |
800 |
22 |
15 |
1150 |
43 |
17 |
1650 |
22 |
24 |
2450 |
43 |
33 |
2350 |
65 |
51 |
3500 |
86 |
71 |
4700 |
86 |
89 |
5850 |
108 |
||
220 |
9 |
1100 |
23 |
18 |
1550 |
46 |
20 |
2150 |
23 |
28 |
3250 |
46 |
39 |
3150 |
68 |
60 |
4700 |
91 |
83 |
6300 |
91 |
104 |
7850 |
114 |
||
240 |
10 |
1400 |
24 |
21 |
2050 |
47 |
23 |
2800 |
24 |
33 |
4200 |
47 |
45 |
4050 |
71 |
69 |
6100 |
95 |
95 |
8150 |
95 |
119 |
10150 |
119 |
||
260 |
11 |
1750 |
24 |
24 |
2550 |
49 |
25 |
3500 |
24 |
37 |
5250 |
49 |
51 |
5100 |
73 |
78 |
7650 |
98 |
108 |
10200 |
98 |
135 |
12750 |
122 |
||
280 |
13 |
2150 |
25 |
27 |
3150 |
50 |
28 |
4250 |
25 |
41 |
6400 |
50 |
57 |
6250 |
75 |
87 |
9400 |
100 |
120 |
12500 |
100 |
150 |
15650 |
125 |
||
300 |
14 |
2550 |
26 |
30 |
3750 |
51 |
31 |
5100 |
26 |
46 |
7650 |
51 |
64 |
7550 |
77 |
97 |
11300 |
102 |
133 |
15050 |
102 |
166 |
18850 |
128 |
||
Spessore d’Isolamento ISO 120 |
160 |
4 |
350 |
15 |
9 |
500 |
30 |
10 |
700 |
15 |
13 |
1050 |
30 |
19 |
1000 |
45 |
30 |
1450 |
60 |
43 |
1950 |
60 |
54 |
2450 |
75 |
|
180 |
5 |
500 |
17 |
11 |
750 |
33 |
12 |
1000 |
17 |
17 |
1550 |
33 |
24 |
1500 |
50 |
38 |
2250 |
67 |
53 |
3000 |
67 |
67 |
3700 |
83 |
||
200 |
6 |
700 |
19 |
13 |
1050 |
38 |
14 |
1450 |
19 |
20 |
2150 |
38 |
30 |
2100 |
57 |
46 |
3150 |
76 |
64 |
4200 |
76 |
81 |
5250 |
96 |
||
220 |
7 |
950 |
20 |
16 |
1400 |
40 |
17 |
1900 |
20 |
24 |
2850 |
40 |
35 |
2800 |
60 |
53 |
4250 |
80 |
75 |
5650 |
80 |
94 |
7050 |
99 |
||
240 |
8 |
1200 |
21 |
18 |
1850 |
42 |
19 |
2450 |
21 |
27 |
3650 |
42 |
40 |
3650 |
64 |
62 |
5500 |
85 |
86 |
7300 |
85 |
108 |
9150 |
106 |
||
260 |
9 |
1500 |
22 |
21 |
2300 |
44 |
22 |
3050 |
22 |
31 |
4550 |
44 |
45 |
4600 |
67 |
70 |
6900 |
89 |
98 |
9150 |
89 |
122 |
11450 |
111 |
||
280 |
10 |
1850 |
23 |
24 |
2800 |
46 |
24 |
3700 |
23 |
35 |
5600 |
46 |
51 |
5600 |
69 |
78 |
8450 |
92 |
109 |
11250 |
92 |
136 |
14050 |
115 |
||
300 |
12 |
2250 |
24 |
27 |
3400 |
47 |
27 |
4450 |
24 |
38 |
6700 |
47 |
57 |
6750 |
71 |
87 |
10150 |
95 |
120 |
13550 |
95 |
150 |
16900 |
118 |
||
Numero staffa di taglio [pz.] |
1 + 1 |
2 + 2 |
1 + 1 |
2 + 2 |
3 + 3 |
4 + 4 |
4 + 4 |
5 + 5 |
||||||||||||||||||
ISO- |
L st [mm] = |
200 |
300 |
1000 |
||||||||||||||||||||||
L min [mm] = |
200 |
300 |
400 |
600 |
400 |
600 |
800 |
1000 |
||||||||||||||||||
Distanza |
E st [mm] = |
100 |
200 |
250 |
167 |
250 |
167 |
125 |
100 |
|||||||||||||||||
E min [mm] = |
100 |
Dati sul prodotto
La definizione degli elementi KP-1200 avviene in base ai parametri seguenti tramite il nostro modulo d’ordine ebea KP:
Prodotti standard
Ulteriori parametri per strutture speciali
Maggiorazione del corpo termoisolante
Le altezze standard (D) sono disponibili da 160 mm a 300 mm, a intervalli di 20 mm. Il sistema permette l’inserimento personalizzato dell’altezza dell’elemento. Grazie ai dati +IO e +IU viene definita la dimensione della maggiorazione del lato superiore e/o inferiore. In tal modo, l’altezza dell’elemento e la copertura di calcestruzzo vengono adattate alla situazione effettiva.
