RUWA RB Sistema di rinforzo per tubi
Carico ammissibile immutato

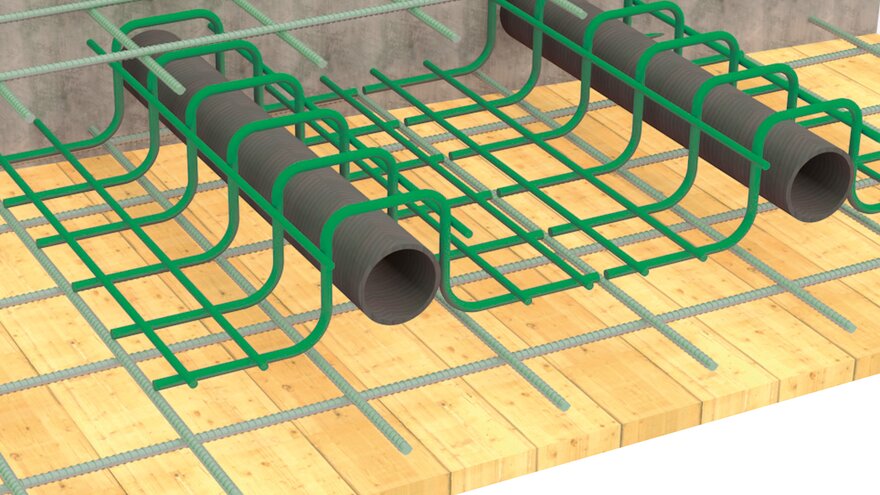

Il sistema di rinforzo per tubi RUWA RB è costituito da un rete metallica piegata a staffa (come un cappello) e può aumentare la capacità di carico a taglio della piastra lungo i tubi degli impiantisti annegati nel getto/ristabilire:
- Carico ammissibile della piastra immutato
- 100 % di resistenza a taglio corrispondente ad una piastra indisturbata
- Sforzo minimo nella progettazione e nel controllo per il progettista
- Facilità e velocità di posa
- Normalmente funziona bene anche con le reti d’armatura
- Grande assortimento per i piu’comuni spessori di solette
Il sistema di rinforzo RUWA RB viene posato dopo la posa dei tubi. La lunghezza dell’elemento (cesto) è di 0.75 m. La larghezza della staffa B e l’altezza H sono della stessa dimensione. Il materiale utilizzato è il rinforzo in acciaio B500A.
|
Tipo |
Ø |
Staffe (come un cappello) |
Spessore |
max. Ø tubo |
as min. Supplem. |
Capacità |
Distanza |
||
|
Passo s |
Altezza H |
Larghezza B |
hmin |
||||||
|
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm2/m] |
[%] |
[mm] |
|
|
RUWA RB Sistema di rinforzo per tubi – Lunghezza cesta 750 mm – in acciaio d’armatura B500A |
|||||||||
|
RB 10-100-100-750 |
10 |
100 |
100 |
100 |
180 |
75 |
145 |
100 |
400 |
|
RB 10-100-110-750 |
10 |
100 |
110 |
110 |
190 |
80 |
152 |
100 |
410 |
|
RB 10-100-120-750 |
10 |
100 |
120 |
120 |
200 |
85 |
158 |
100 |
420 |
|
RB 10-100-130-750 |
10 |
100 |
130 |
130 |
210 |
90 |
165 |
100 |
430 |
|
RB 10-100-140-750 |
10 |
100 |
140 |
140 |
220 |
95 |
171 |
100 |
440 |
|
RB 10-100-150-750 |
10 |
100 |
150 |
150 |
230 |
100 |
177 |
100 |
450 |
|
RB 10-100-160-750 |
10 |
100 |
160 |
160 |
240 |
105 |
183 |
100 |
460 |
|
RB 12-100-170-750 |
12 |
100 |
170 |
170 |
250 |
110 |
189 |
100 |
470 |
|
RB 12-100-180-750 |
12 |
100 |
180 |
180 |
260 |
115 |
195 |
100 |
480 |
|
RB 12-100-190-750 |
12 |
100 |
190 |
190 |
270 |
120 |
200 |
100 |
490 |
|
RB 12-100-200-750 |
12 |
100 |
200 |
200 |
280 |
125 |
205 |
100 |
500 |
|
RB 12-100-210-750 |
12 |
100 |
210 |
210 |
290 |
130 |
211 |
100 |
510 |
|
RB 12-100-220-750 |
12 |
100 |
220 |
220 |
300 |
135 |
216 |
100 |
520 |
|
RB 12-100-230-750 |
12 |
100 |
230 |
230 |
310 |
140 |
220 |
100 |
530 |
|
RB 12-100-240-750 |
12 |
100 |
240 |
240 |
320 |
145 |
225 |
100 |
540 |
|
RB 12-100-250-750 |
12 |
100 |
250 |
250 |
330 |
150 |
230 |
100 |
550 |
|
RB 12-100-260-750 |
12 |
100 |
260 |
260 |
340 |
155 |
234 |
100 |
560 |
|
RB 12-100-270-750 |
12 |
100 |
270 |
270 |
350 |
160 |
239 |
100 |
570 |
|
RB 12-100-280-750 |
12 |
100 |
280 |
280 |
360 |
165 |
243 |
100 |
580 |
|
RB 12-100-290-750 |
12 |
100 |
290 |
290 |
370 |
170 |
247 |
100 |
590 |
|
RB 12-100-300-750 |
12 |
100 |
300 |
300 |
380 |
175 |
251 |
100 |
600 |
|
RB 12-100-310-750 |
12 |
100 |
310 |
310 |
390 |
180 |
225 |
100 |
610 |
|
RB 12-100-320-750 |
12 |
100 |
320 |
320 |
400 |
185 |
259 |
100 |
620 |
|
RB 12-100-330-750 |
12 |
100 |
330 |
330 |
410 |
190 |
263 |
100 |
630 |
|
RB 12-100-340-750 |
12 |
100 |
340 |
340 |
420 |
195 |
267 |
100 |
640 |
|
RB 12-075-350-750 |
12 |
75 |
350 |
350 |
430 |
200 |
270 |
100 |
650 |
|
RB 12-075-360-750 |
12 |
75 |
360 |
360 |
440 |
205 |
274 |
100 |
660 |
|
RB 12-075-370-750 |
12 |
75 |
370 |
370 |
450 |
210 |
277 |
100 |
670 |
|
RB 12-075-380-750 |
12 |
75 |
380 |
380 |
460 |
215 |
281 |
100 |
680 |
|
RB 12-075-390-750 |
12 |
75 |
390 |
390 |
470 |
220 |
284 |
100 |
690 |
|
RB 12-075-400-750 |
12 |
75 |
400 |
400 |
480 |
225 |
287 |
100 |
700 |
