ebea KP-700

Descrizione del prodotto

Gli elementi ebea KP-700 sono elementi di mensole parapetti utilizzati per elementi di costruzione a sbalzo e sono destinati ad assorbire i momenti negativi e positivi (±M), la forza di taglio (±V) e la forza normale (±N). Il sistema di piastre di taglio conferisce un elevato grado di rigidità. Il prodotto è disponibile in due versioni diverse. Non ci sono elementi KPE per ebea KP-700.

*Parametri del corpo isolante e dei componenti in acciaio*
L	Lunghezza elemento	ø	Diametro barra
D	Altezza elemento	H	Altezza piastra
ISO	Spessore isolante	E	Distanza barre
S	Lunghezza barra

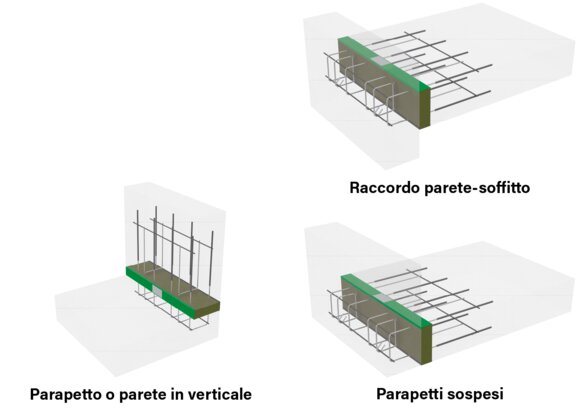

Esempio di utilizzo

Varianti e materiali impiegati

Materiali impiegati	VE1	VE2
Isolamento	XPS, lana di roccia (SW), PUR, Foamglas
Barre di tensione e compressione	1.4362	1.4462
Piastre di taglio	1.4362	1.4462

VE1	Versione completamente in acciaio inox per classe di resistenza alla corrosione III (media)
VE2	Versione completamente in acciaio inox per classe di resistenza alla corrosione IV (alta)

Tabella di dimensionamento

La trasmissione dei momenti e delle forze trasversali avviene tramite componenti separati. È possibile scegliere liberamente il numero di componenti portanti, al fine di consentire un adattamento ottimale degli elementi alle singole circostanze. Le seguenti tabelle di dimensionamento rappresentano solo alcune possibili configurazioni. È possibile determinare i valori di dimensionamento di singole configurazioni o diversi spessori di isolamento utilizzando il modulo d’ordine corrente.

Momento resistente (±M_Rd), forze normali (±N_Rd) e rigidità rotazionali degli elementi di trazione e compressione (k₁)
M_Rd [kNm/pz.] (Nd = 0) N_Rd [kN/pz.] (Md = 0) k [kNm/rad]		S11 [mm]
Altezza standard ISO Ds [mm]		120												160												200
		N° componenti piegati (ø 10 mm)
		2			3			4			6			2			3			4			6			2			3			4			6
		M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	M_Rd	N_Rd	k	MRd	N_Rd	k
Spessore d’Isolamento ISO 80 (ISO 60, 100 e 120 vedi modulo d’ordine)	140	3	72	250	4	108	350	5	143	450	8	215	700	3	86	250	5	129	350	6	172	450	9	258	700	4	100	250	5	151	350	7	201	450	11	301	700
	160	4	79	400	5	118	600	7	158	800	11	237	1150	4	93	400	6	140	600	8	187	800	13	280	1150	5	108	400	7	161	600	10	215	800	15	323	1150
	180	5	86	600	7	129	900	9	172	1150	14	258	1750	6	100	600	8	151	900	11	201	1150	17	301	1750	6	115	600	9	172	900	13	230	1150	19	344	1750
	200	6	93	800	9	140	1200	12	187	1650	18	280	2450	7	108	800	10	161	1200	14	215	1650	21	323	2450	8	122	800	12	183	1200	16	244	1650	24	366	2450
	220	8	100	1100	11	151	1650	15	201	2150	23	301	3250	9	115	1100	13	172	1650	17	230	2150	26	344	3250	10	129	1100	15	194	1650	19	258	2150	29	387	3250
	240	9	108	1400	14	161	2100	18	215	2800	27	323	4200	10	122	1400	16	183	2100	21	244	2800	31	366	4200	12	136	1400	17	204	2100	23	273	2800	35	409	4200
	260	11	115	1750	16	172	2600	22	230	3500	33	344	5250	12	129	1750	18	194	2600	25	258	3500	37	387	5250	14	143	1750	20	215	2600	27	287	3500	41	430	5250
	280	13	122	2150	19	183	3200	26	244	4250	38	366	6400	14	136	2150	21	204	3200	29	273	4250	43	409	6400	16	149	2150	23	223	3200	31	297	4250	47	446	6400
	300	15	129	2550	22	194	3850	30	258	5100	45	387	7650	17	143	2550	25	215	3850	33	287	5100	50	430	7650	17	149	2550	26	223	3850	34	297	5100	51	446	7650
N° piastre di taglio [pz.] a scelta		1			1 – 2			1 – 3			1 – 5			1			1 – 2			1 – 3			1 – 5			1			1 – 2			1 – 3			1 – 5
Lunghezza ISO	L _st [mm] =	1000												1000												1000
Lunghezza ISO	L _min[mm] =	200			300			400			600			200			300			400			600			200			300			400			600
Distanza	E _st [mm] =	400			300			200			150			400			300			200			150			400			300			200			150
Distanza	E _min [mm] =	100												100												100

Taglio resistente (±V_Rd) e rigidità rotazionali degli elementi a taglio (k₂)
V_Rd [kN/pz.]		Spessore d’Isolamento ISO 80 (ISO 60, 100 e 120 vedi modulo d’ordine)
Ds [mm]	H [mm]	N° piastre di taglio [pz.]
		1		2		3		4		5		6		7		8		9
		V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k
140	80	22	100	43	150	65	250	86	300	108	400	129	450	151	550	172	600	194	700
160	100	27	150	54	300	81	450	108	600	135	750	162	900	189	1100	216	1250	243	1400
180	120	33	300	65	550	98	800	130	1100	163	1350	195	1600	228	1900	260	2150	293	2400
200	140	38	450	76	850	114	1250	152	1700	190	2100	228	2550	266	2950	304	3350	342	3800
220	160	44	750	87	1450	131	2200	174	2900	218	3650	261	4400	305	5100	348	5800	392	6550
240	180	49	1000	98	2000	147	3000	196	4000	245	5000	294	6000	343	7000	392	8000	441	9000
260	200	55	1350	109	2650	164	4000	218	5300	273	6600	327	7900	382	9200	436	10550	491	11850
280	220	60	1700	120	3350	180	5050	240	6750	300	8450	360	10100	420	11800	480	13500	540	15150
300	240	65	2100	130	4200	195	6300	260	8450	325	10550	390	12650	455	14750	520	16850	585	18950

* A causa della rappresentazione dettagliata delle rigidità rotazionali k₁ e k₂ e del rispettivo arrotondamento dei risultati, potrebbero esserci piccole deviazioni nella rigidità totale fino a 50 kNm/rad per alcune combinazioni di componenti rispetto al modulo d’ordine.

Dati sul prodotto

La definizione degli elementi KP-700 avviene in base ai parametri seguenti tramite il nostro modulo d’ordine ebea KP:

Prodotti standard

Se necessario, il lato aperto della staffa può anche essere progettato con una profondità della staffa variabile (specifica tramite dimensione S12). Le stesse condizioni al contorno si applicano all’S12 come per l’S11. Non appena viene specificata una dimensione S12 nel modulo d’ordine, le staffe vengono chiuse su entrambi i lati.

Ulteriori parametri per strutture speciali

Maggiorazione del corpo termoisolante
Le altezze standard (D) sono adattate a quelle delle piastre di taglio (H) e sono disponibili da 140 mm a 300 mm, a intervalli di 20 mm. Il sistema permette l’inserimento personalizzato dell’altezza dell’elemento. Grazie ai dati +IO e +IU viene definita la dimensione della maggiorazione del lato superiore e/o inferiore. In tal modo, l’altezza dell’elemento e la copertura di calcestruzzo vengono adattate alla situazione effettiva.
