ebea KP-500
Descrizione del prodotto
Gli elementi ebea KP-500 sono elementi a taglio per componenti di costruzione con sbalzo appoggiato e sono destinati ad assorbire le forze trasversali in entrambe le direzioni (±V). Il sistema di piastre di taglio conferisce un elevato grado di rigidità. Il prodotto è disponibile in due versioni diverse. Non ci sono elementi KPE per ebea KP-500.
Parametri del corpo isolante e dei componenti in acciaio |
|||
L |
Lunghezza elemento |
ø |
Diametro barra |
D |
Altezza elemento |
H |
Altezza piastra |
ISO |
Spessore isolante |
E |
Distanza piastre di taglio |
S |
Lunghezza barra |

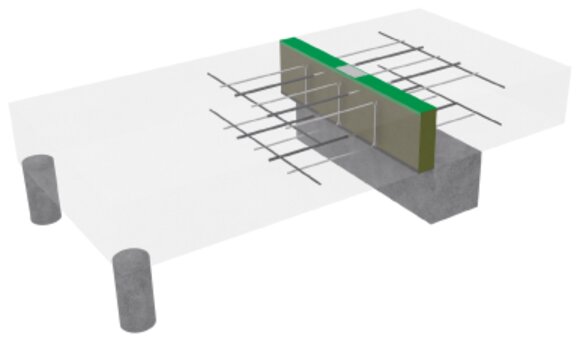

Esempio di utilizzo
Varianti e materiali impiegati
Materiali impiegati |
VE1 |
VE2 |
---|---|---|
Isolamento |
XPS, lana di roccia (SW), PUR |
|
Barre di trazione |
1.4362 |
1.4462 |
Piastre di taglio |
VE1 |
Versione completamente in acciaio inox per classe di resistenza alla corrosione III (media) |
VE2 |
Versione completamente in acciaio inox per classe di resistenza alla corrosione IV (alta) |
Tabella di dimensionamento
La trasmissione della forza di taglio è assicurata dalle piastre di taglio. Le barre supplementari fungono da armatura costruttiva. Il numero dei componenti viene definito in base al sottotipo. Per gli elementi ebea KP-500 è possibile scegliere liberamente il numero dei componenti. Le seguenti tabelle di dimensionamento rappresentano solo alcune possibili configurazioni. È possibile determinare i valori di dimensionamento di singole configurazioni o diversi spessori di isolamento utilizzando il modulo d’ordine corrente.
Taglio resistente (±VRd) e forze normali (±NRd) |
||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VRd [kN/pz.] |
Spessore d’Isolamento ISO 60, 80 |
Spessore d’Isolamento ISO 100 |
Spessore d’Isolamento ISO 120 |
|||||||||||||||||||
Altezza Ds [mm] |
H |
KP-Typen |
||||||||||||||||||||
KP-501 |
KP-502 |
KP-503 |
KP-504 |
KP-505 |
KP-506 |
KP-507 |
KP-501 |
KP-502 |
KP-503 |
KP-504 |
KP-505 |
KP-506 |
KP-507 |
KP-501 |
KP-502 |
KP-503 |
KP-504 |
KP-505 |
KP-506 |
KP-507 |
||
140 |
80 |
22 |
43 |
22 |
43 |
65 |
86 |
108 |
19 |
38 |
19 |
38 |
57 |
76 |
95 |
16 |
32 |
16 |
32 |
48 |
64 |
80 |
160 |
100 |
27 |
54 |
27 |
54 |
81 |
108 |
135 |
24 |
48 |
24 |
48 |
72 |
96 |
120 |
22 |
44 |
22 |
44 |
66 |
88 |
110 |
180 |
120 |
33 |
65 |
33 |
65 |
98 |
130 |
163 |
30 |
60 |
30 |
60 |
90 |
120 |
150 |
27 |
54 |
27 |
54 |
81 |
108 |
135 |
200 |
140 |
38 |
76 |
38 |
76 |
114 |
152 |
190 |
34 |
68 |
34 |
68 |
102 |
136 |
170 |
31 |
62 |
31 |
62 |
93 |
124 |
155 |
220 |
160 |
44 |
87 |
44 |
87 |
131 |
174 |
218 |
39 |
78 |
39 |
78 |
117 |
156 |
195 |
35 |
70 |
35 |
70 |
105 |
140 |
175 |
240 |
180 |
49 |
98 |
49 |
98 |
147 |
196 |
245 |
44 |
88 |
44 |
88 |
132 |
176 |
220 |
40 |
80 |
40 |
80 |
120 |
160 |
200 |
260 |
200 |
55 |
109 |
55 |
109 |
164 |
218 |
273 |
50 |
100 |
50 |
100 |
150 |
200 |
250 |
45 |
90 |
45 |
90 |
135 |
180 |
225 |
280 |
220 |
60 |
120 |
60 |
120 |
180 |
240 |
300 |
54 |
108 |
54 |
108 |
162 |
216 |
270 |
48 |
96 |
48 |
96 |
144 |
192 |
240 |
300 |
240 |
65 |
130 |
65 |
130 |
195 |
260 |
325 |
59 |
118 |
59 |
118 |
177 |
236 |
295 |
53 |
106 |
53 |
106 |
159 |
212 |
265 |
NRd [kN/pz] |
43 |
43 |
43 |
43 |
87 |
130 |
173 |
40 |
40 |
40 |
40 |
80 |
120 |
159 |
36 |
36 |
36 |
36 |
73 |
109 |
145 |
|
N° piastre di taglio [pz.] |
1 |
2 |
1 |
2 |
3 |
4 |
5 |
1 |
2 |
1 |
2 |
3 |
4 |
5 |
1 |
2 |
1 |
2 |
3 |
4 |
5 |
|
Lunghezza ISO |
L st [mm] = |
200 |
300 |
1000 |
200 |
300 |
1000 |
200 |
300 |
1000 |
||||||||||||
L min [mm] = |
200 |
300 |
200 |
300 |
400 |
500 |
600 |
200 |
300 |
200 |
300 |
400 |
500 |
600 |
200 |
300 |
200 |
300 |
400 |
500 |
600 |
|
Distanza |
E st [mm] = |
50 |
200 |
450 |
500 |
333 |
250 |
200 |
50 |
200 |
450 |
500 |
333 |
250 |
200 |
50 |
200 |
450 |
500 |
333 |
250 |
200 |
E min [mm] = |
100 |
Dati sul prodotto
La definizione degli elementi KP-500 avviene in base ai parametri seguenti tramite il nostro modulo d’ordine ebea KP:
Prodotti standard
Ulteriori parametri per strutture speciali
Maggiorazione del corpo termoisolante
Le altezze standard (D) sono adattate a quelle delle piastre di taglio (H) e sono disponibili da 140 mm a 300 mm, a intervalli di 20 mm. Il sistema permette l’inserimento personalizzato dell’altezza dell’elemento. Grazie ai dati +IO e +IU viene definita la dimensione della maggiorazione del lato superiore e/o inferiore. In tal modo, l’altezza dell’elemento e la copertura di calcestruzzo vengono adattate alla situazione effettiva.
