Sistema a taglio termico per balconi con angolo!

In questa relazione vorremmo mostrare come, grazie alla gamma quasi infinita di sistema a taglio termico per balconi ebea KP, sono state risolte le varie specifiche per l'esecuzione delle connessioni per il progetto del deposito del tram Hard a Zurigo.

Il progetto

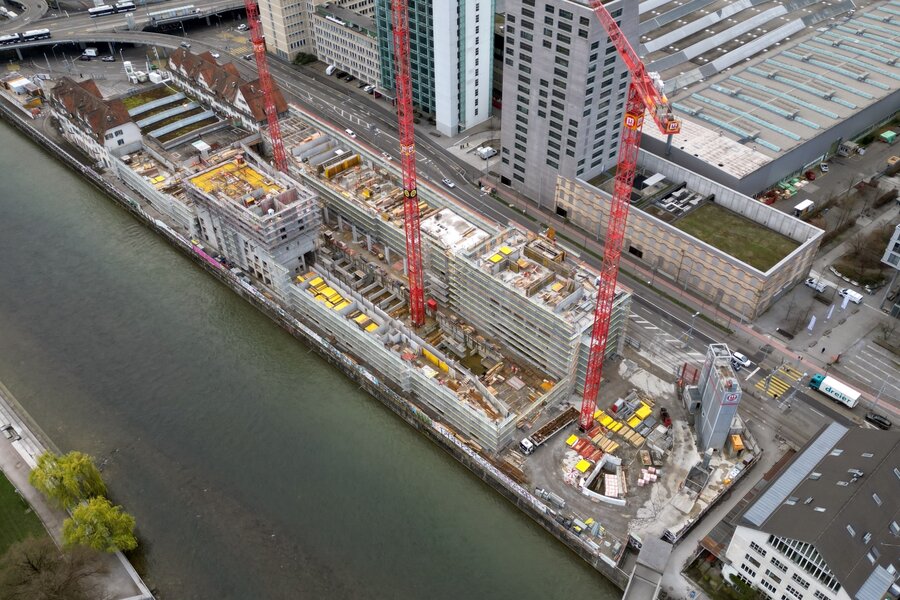

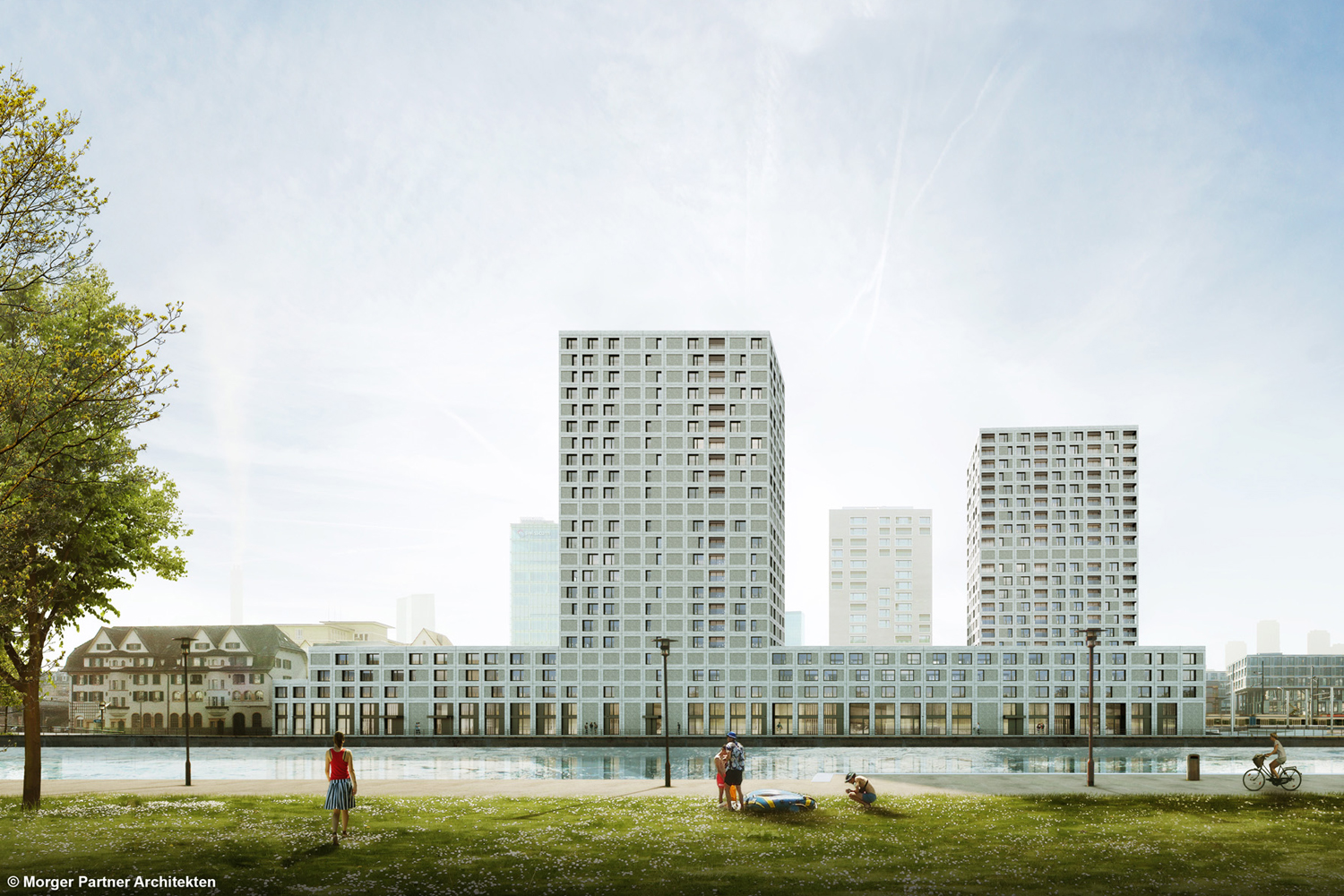

Alla fine di gennaio 2021, le ultime corse del tram sono state effettuate presso il deposito dei tram di Hard, appena fuori Escher-Wyss-Platz a Zurigo. Da allora si è assistito a un'intensa attività di costruzione: incastonato tra la Limmat, l'Hardbrücke e la Hardturmstrasse, il deposito dei tram del 1912, già sottoposto a vincolo, è in fase di parziale ristrutturazione. Immediatamente adiacente, si sta costruendo un ampliamento con una moderna hall del deposito. A sud e a nord di esso, verranno costruiti due edifici seminterrati di quattro piani. Inoltre, sono in costruzione due grattacieli di 22 e 23 piani rispettivamente, con un'altezza di circa 70 metri. Per la separazione termica dei vari componenti dell'edificio, vengono utilizzate connessioni di sistema a taglio termico per balconi ebea KP in varie configurazioni.

Pianificazione ed esecuzione
In fase di gara d'appalto, le connessioni necessarie sono state offerte in modo neutrale, specificando le resistenze al carico, i materiali e le geometrie. In collaborazione con l'ingegnere di progetto e l'appaltatore, sono stati definiti e specificati i collegamenti necessari. Grazie alla grande libertà e alle possibilità di pianificazione e produzione, dall'inizio del 2023 sono stati consegnati più di 1.200 collegamenti a sbalzo e quasi 600 metri lineari di distanziatori in varie versioni:

• Esecuzione in RS (saldato per frizione 1.4362) o VE1 (acciaio inox integrale 1.4362) *
• Materiale isolante in lana di roccia REI120 RF1
• Elementi con (mQ) o senza traverse (OQ)
• Elementi con componente seimico integrato
• Elementi con barre di tensione/compressione angolate di 15°
• * Nella nostra gamma è disponibile anche la qualità di acciaio inox VE2 (acciaio inox integrale 1.4462) a un prezzo neutro

I vantaggi dei sistemi a taglio termico per balconi ebea KP

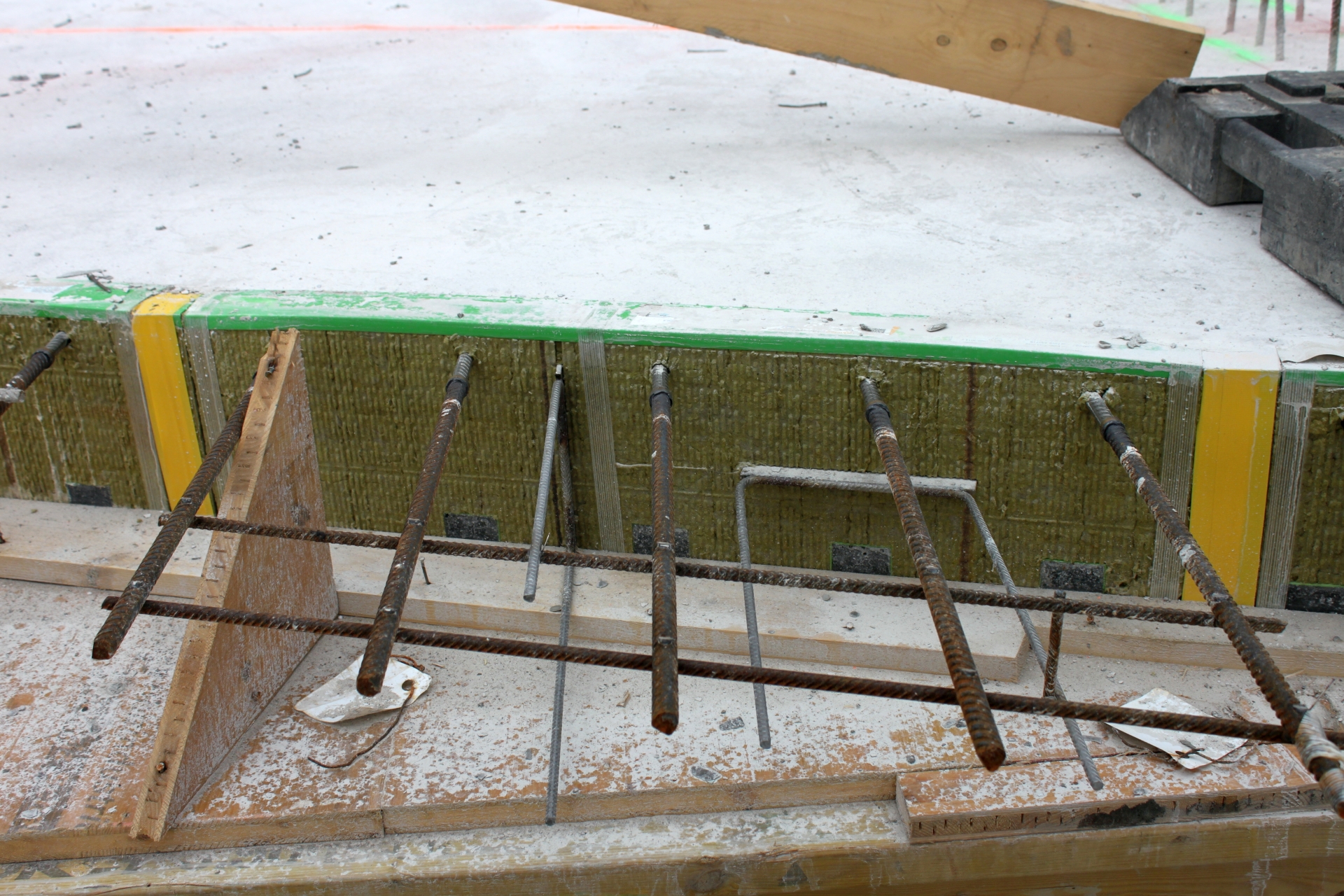

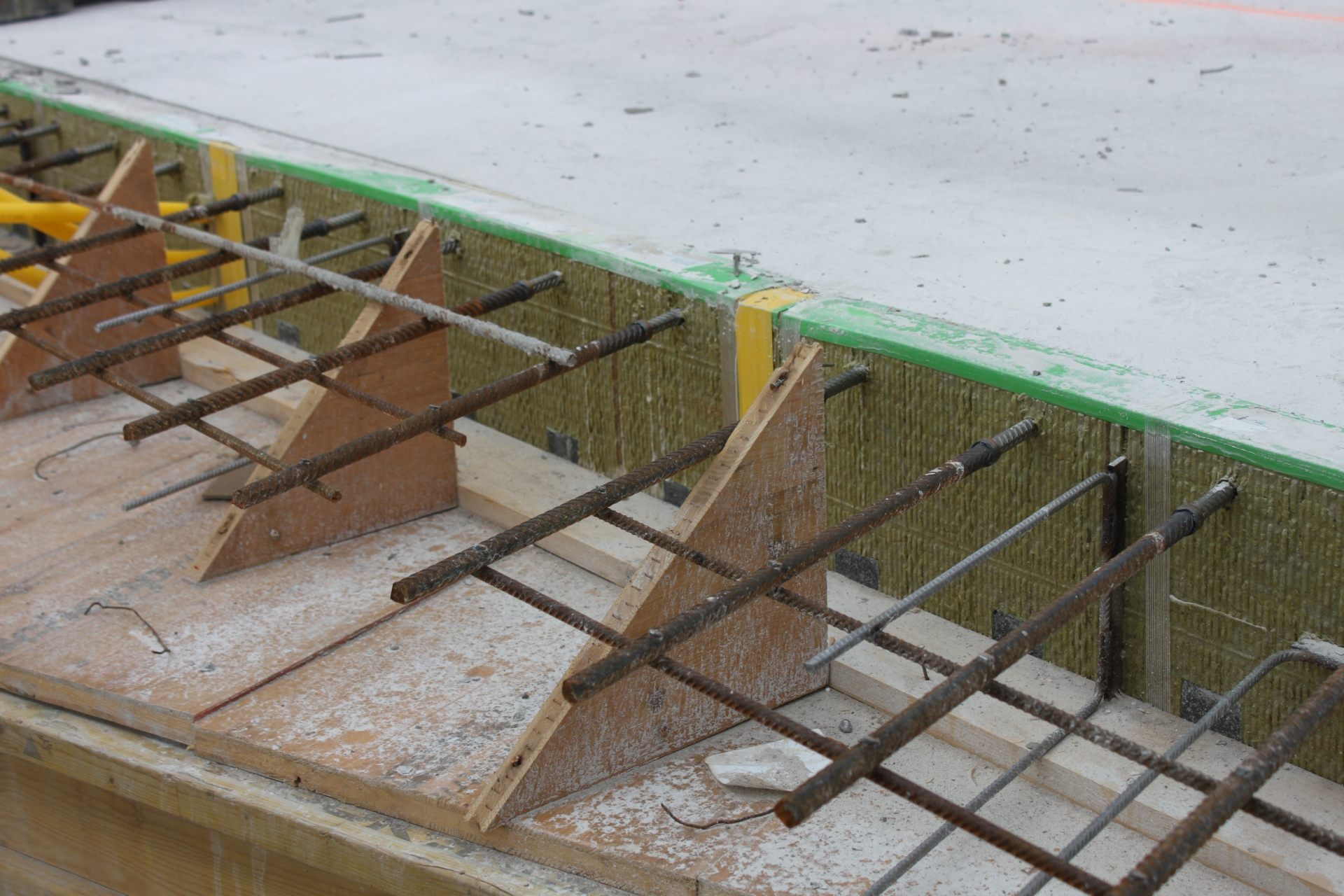

I sistemi a taglio termico per balconi ebea KP offrono un'ampia gamma di prodotti. La scelta dei componenti, la lunghezza degli elementi, i raddoppi, il materiale isolante, la qualità dell'acciaio inox e molto altro ancora possono essere selezionati e combinati liberamente. Per situazioni di connessione particolari, è disponibile un'ampia gamma di possibili design speciali. In questo caso, sono stati definiti collegamenti con componenti angolari e allineati con l'armatura del soffitto.

Definizione delle esecuzioni speciali

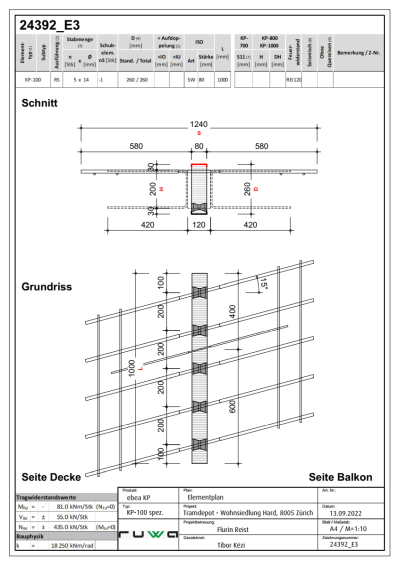

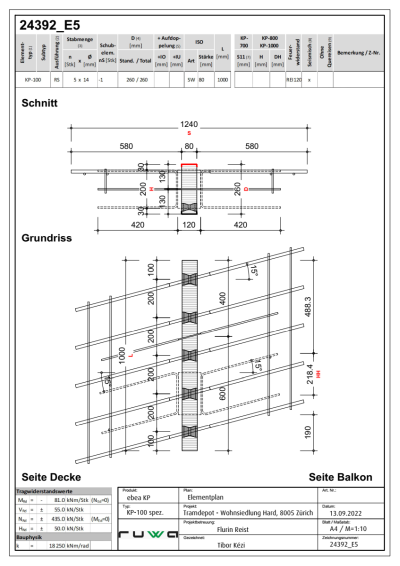

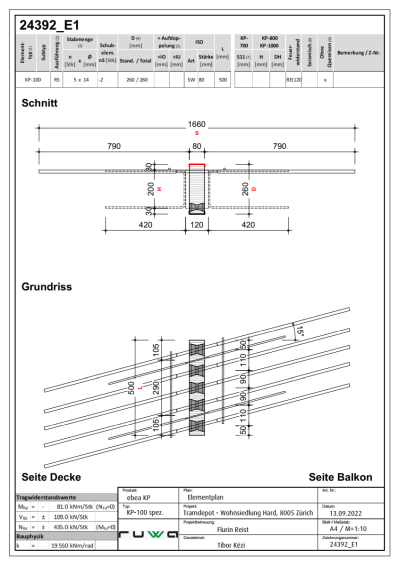

Le esecuzioni speciali di ebea KP sono definite mediante disegni degli elementi e, per quanto possibile, sono indicate con il codice prodotto standard. La geometria, le resistenze al carico, le rigidità e le conducibilità termiche sono indicate sul disegno dell'elemento. Per motivi di tracciabilità e trasparenza, le denominazioni degli elementi dei tipi standard e speciali non sono sempre codificate.

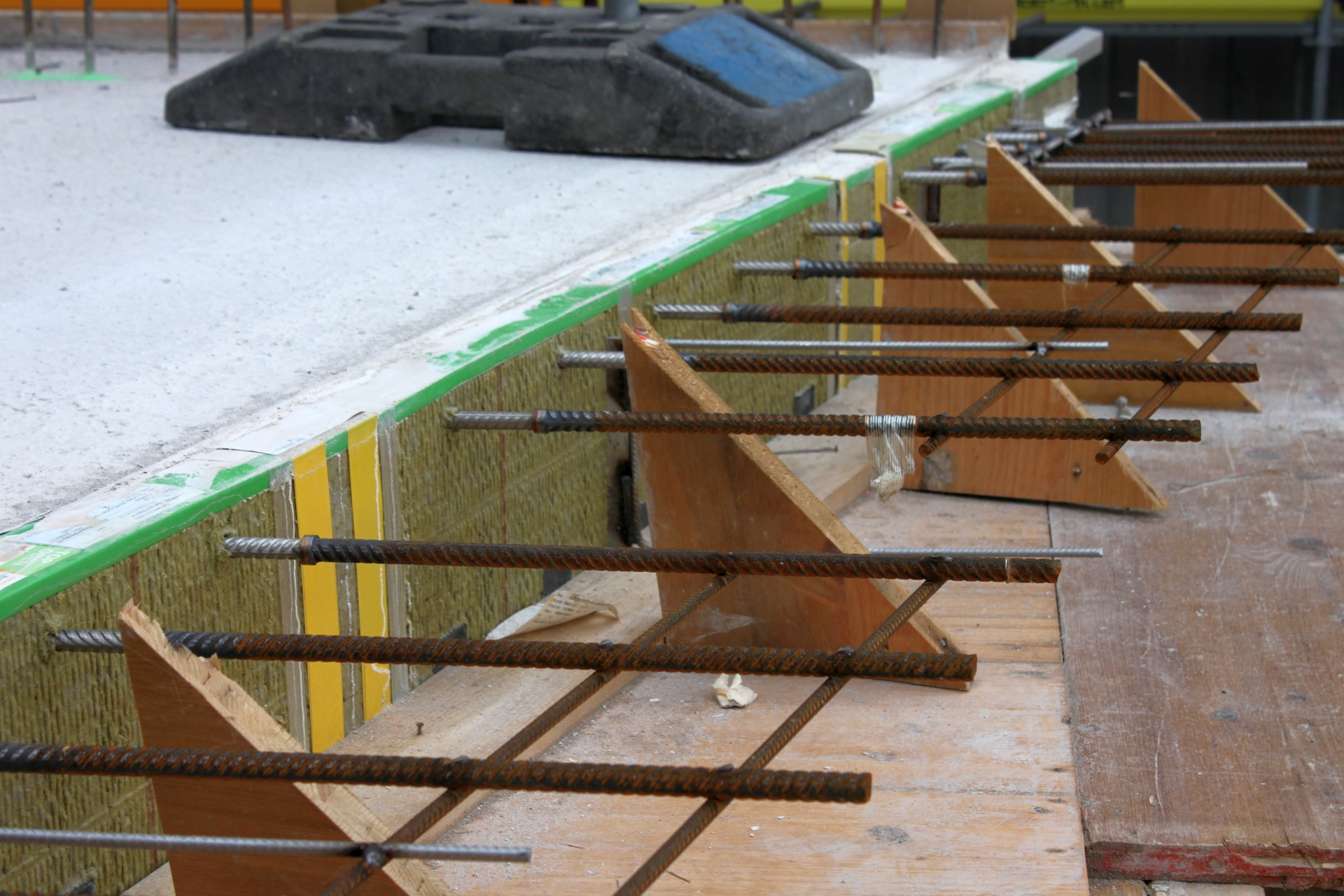

Consegna e installazione

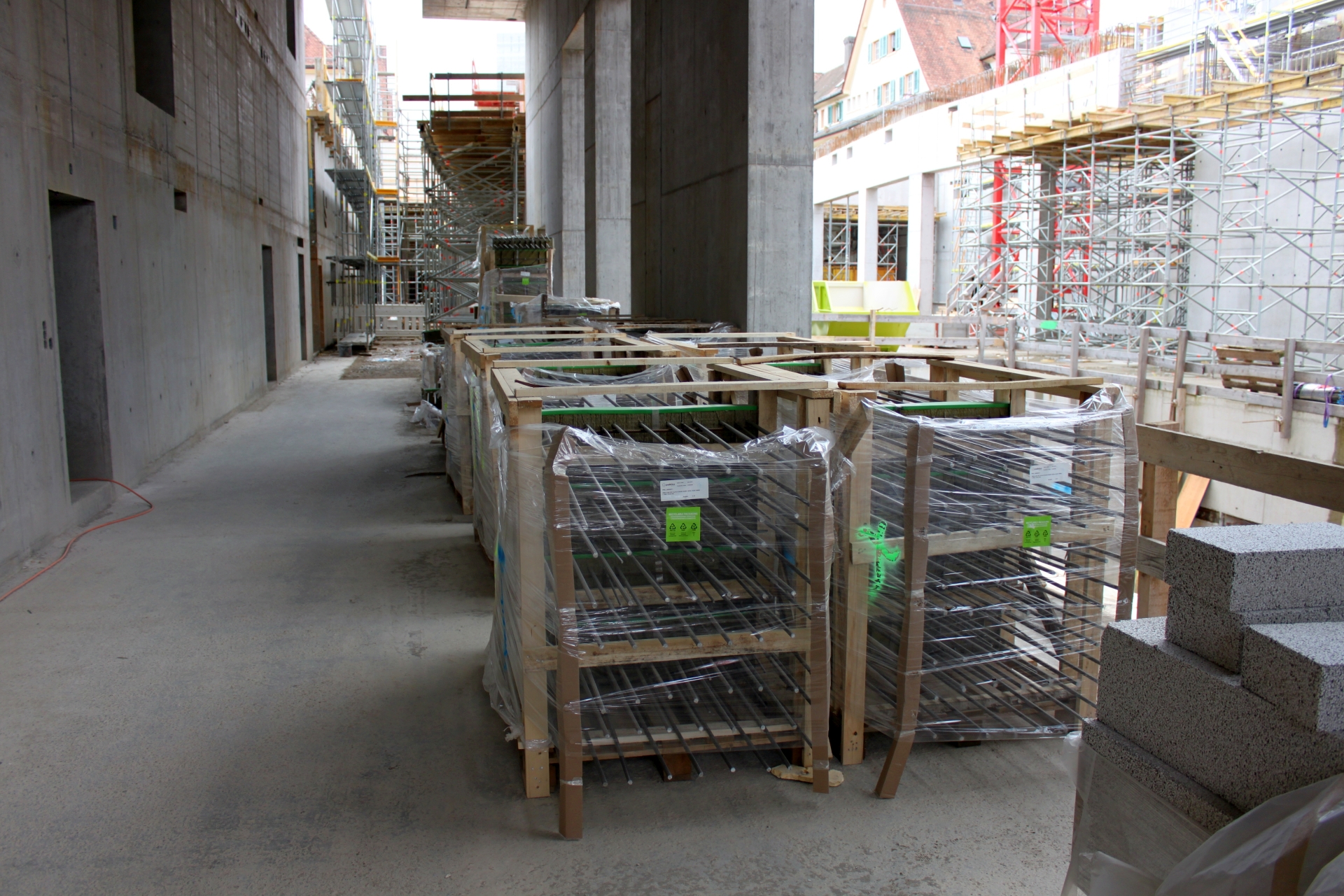

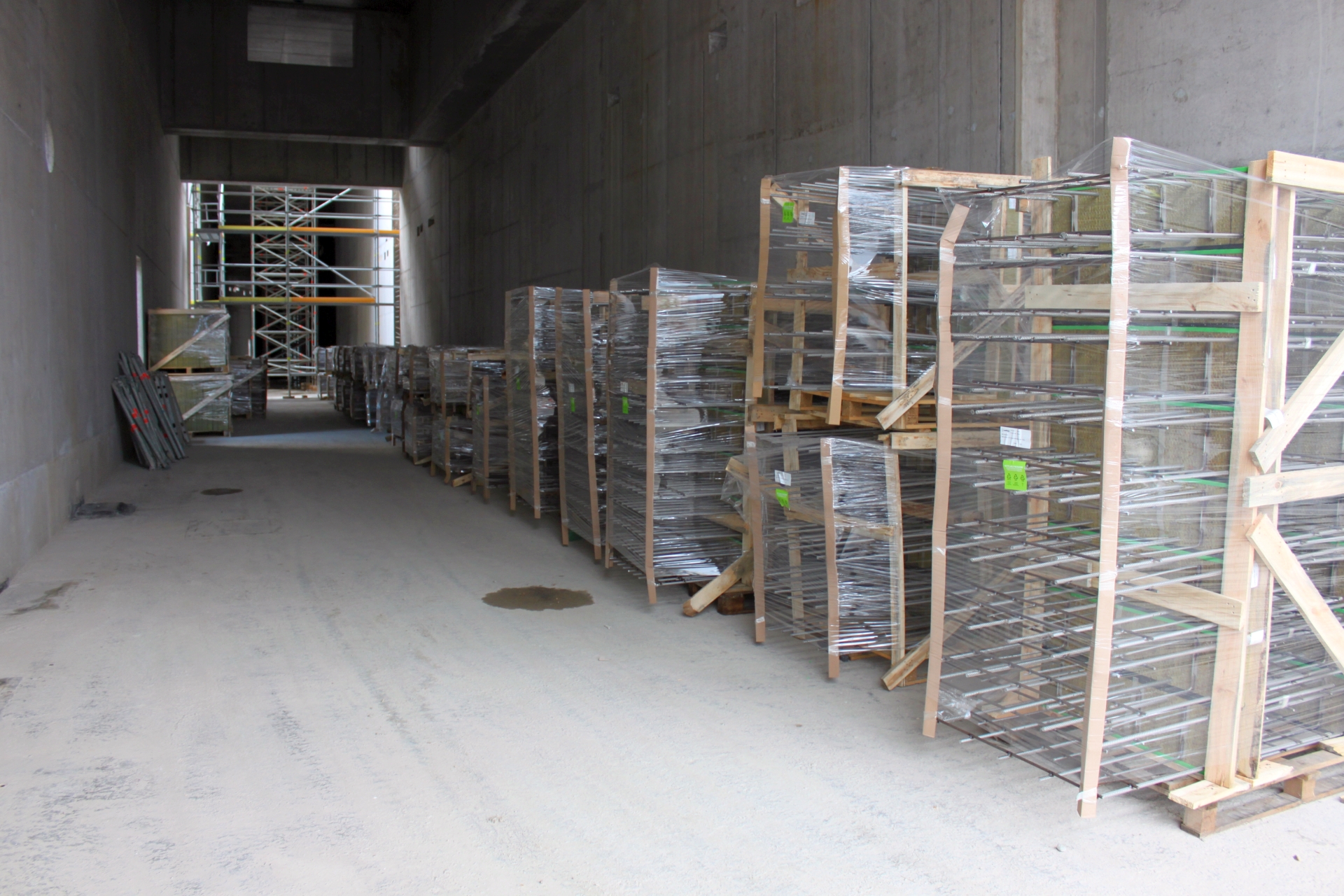

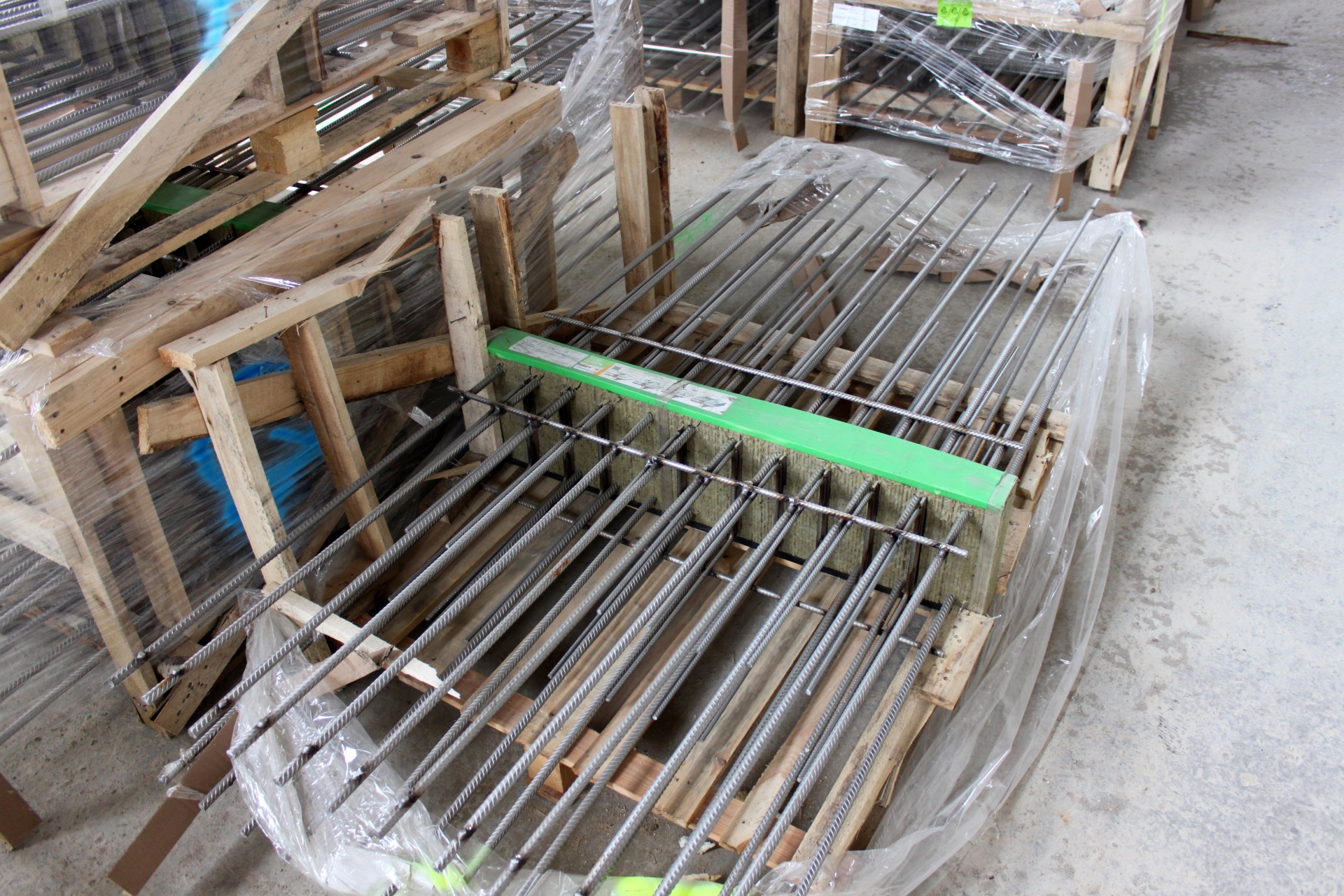

La quantità totale richiesta è stata suddivisa in dieci lotti, ognuno dei quali viene consegnato con un camion direttamente dallo stabilimento di produzione al cantiere. I lotti variano da 110 a 230 pezzi, a seconda della fase.

La collaborazione tra ingegnere, imprenditore edile e RUWA-Drahtschweisswerk AG ha portato a una soluzione ottimale!
