forwa XXL = reti speciali ruwatec piegato
In linea di principio, non si reinventa la ruota in un cantiere con reti speciali ruwatec. Nel caso del progetto Nyffenegger Holz AG, per esempio, il principio dell'armatura di ripresa forwa 2000 AA (collegamento all'esterno) e AI (collegamento all'interno) viene utilizzato con sezioni d'acciaio estese e notevolmente superiori e dimensioni maggiori.
| Progetto | Progetto di un nuovo edificio con silo di pellet e sala veicoli, 3454 Sumiswald | |
| Proprietario dell'edificio | Nyffenegger Holz AG, 3457 Wasen | |
| Pianificazione | Ingenieur Team Emmental ITE GmbH, 3416 Affoltern | |
| Lavori di costruzione | Aeschlimann AG, 3454 Sumiswald | |
| Anno di costruzione | 2021 + 2022 | |
| Prodotti utilizzati |
ruwatec reti speciali |
Il progetto

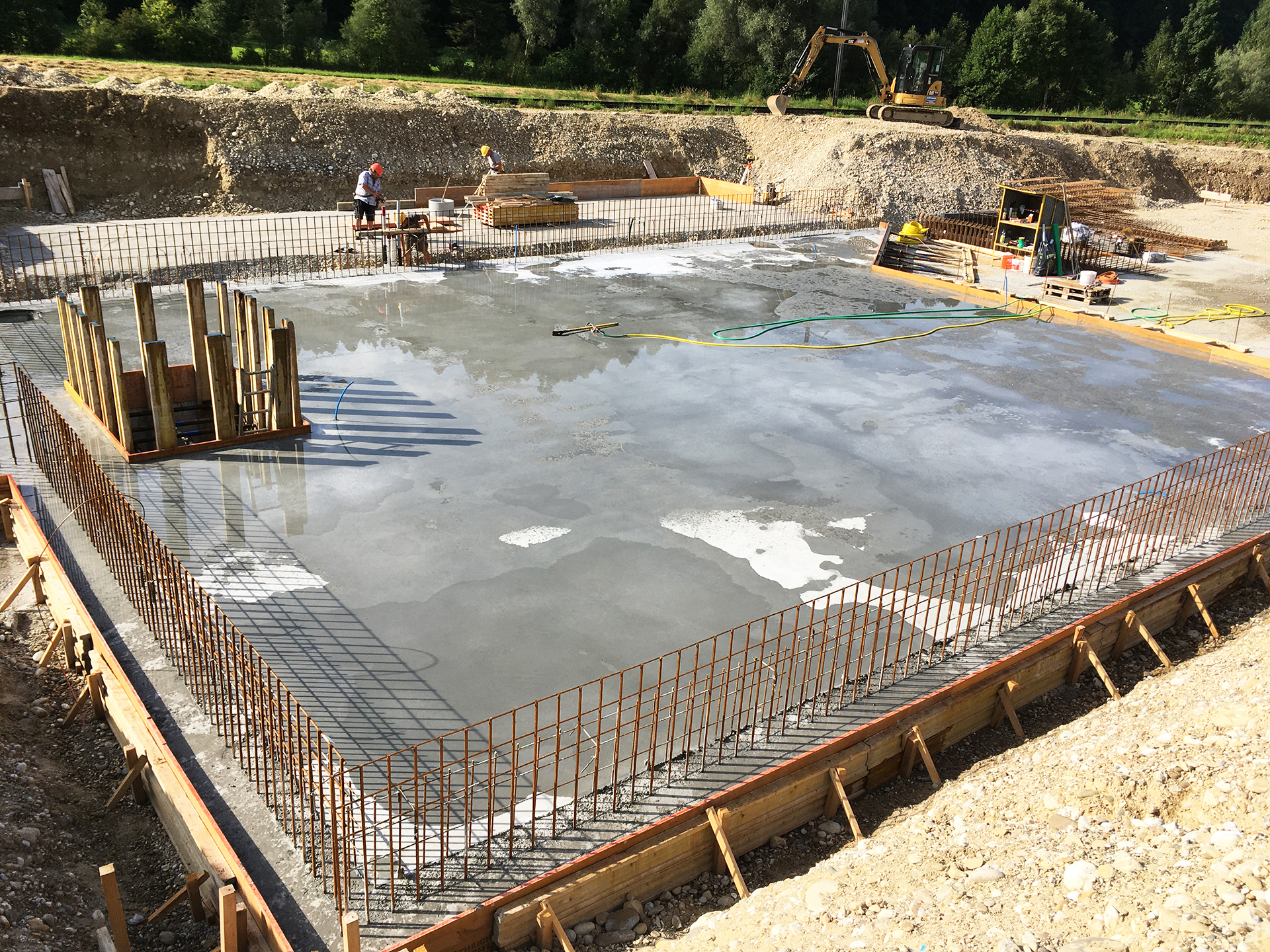

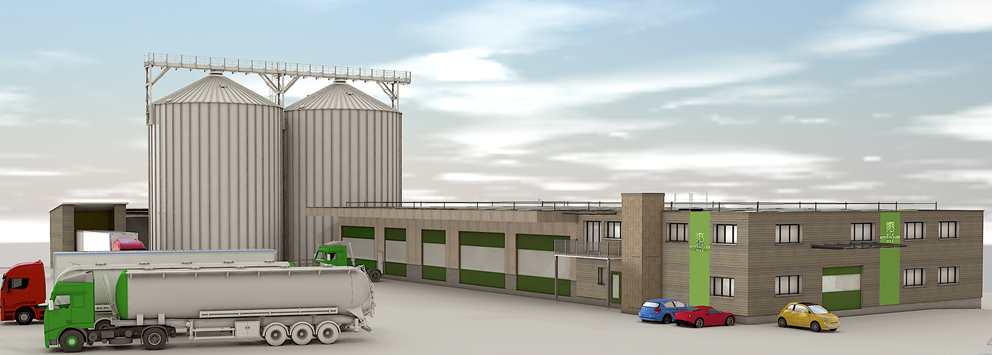

La società Nyffenegger Holz AG sta costruendo un impianto a Sumiswald con tre grandi silos in cui sarà immagazzinato "olio dell'Emmental" (pellet di legno). Questi tre silos sono situati in un trogolo con una superficie di circa 47 m x 15 m di spazio libero e un'altezza delle pareti da 2,50 m a 3,50 m. Un'area di riempimento e stoccaggio è collegata ai silos. Ai silos sono annessi una stazione di riempimento e di carico e un locale tecnico. Inoltre, sono previsti un parcheggio sotterraneo e un garage fuori terra per camion.
Il rinforzo di collegamento

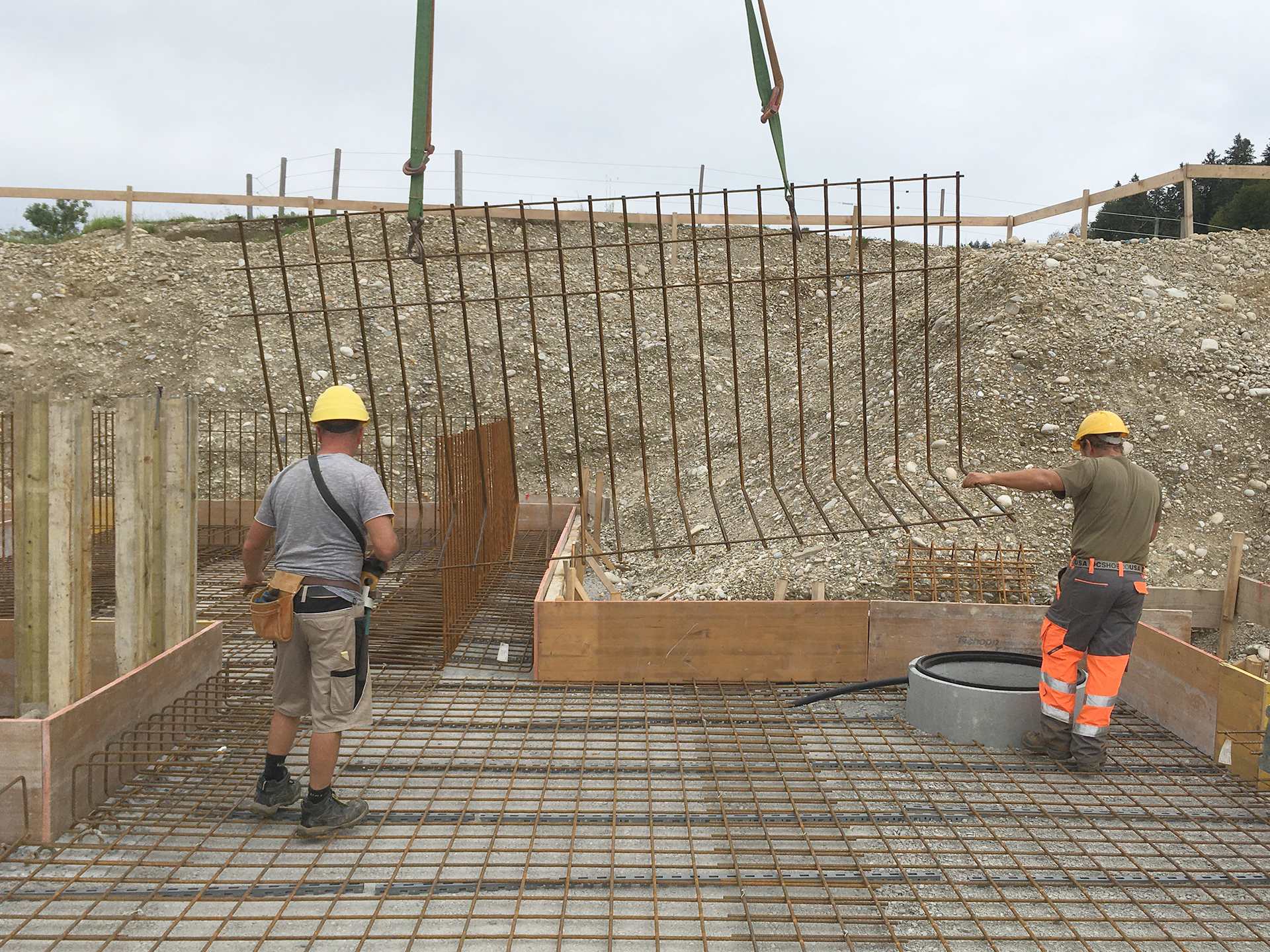

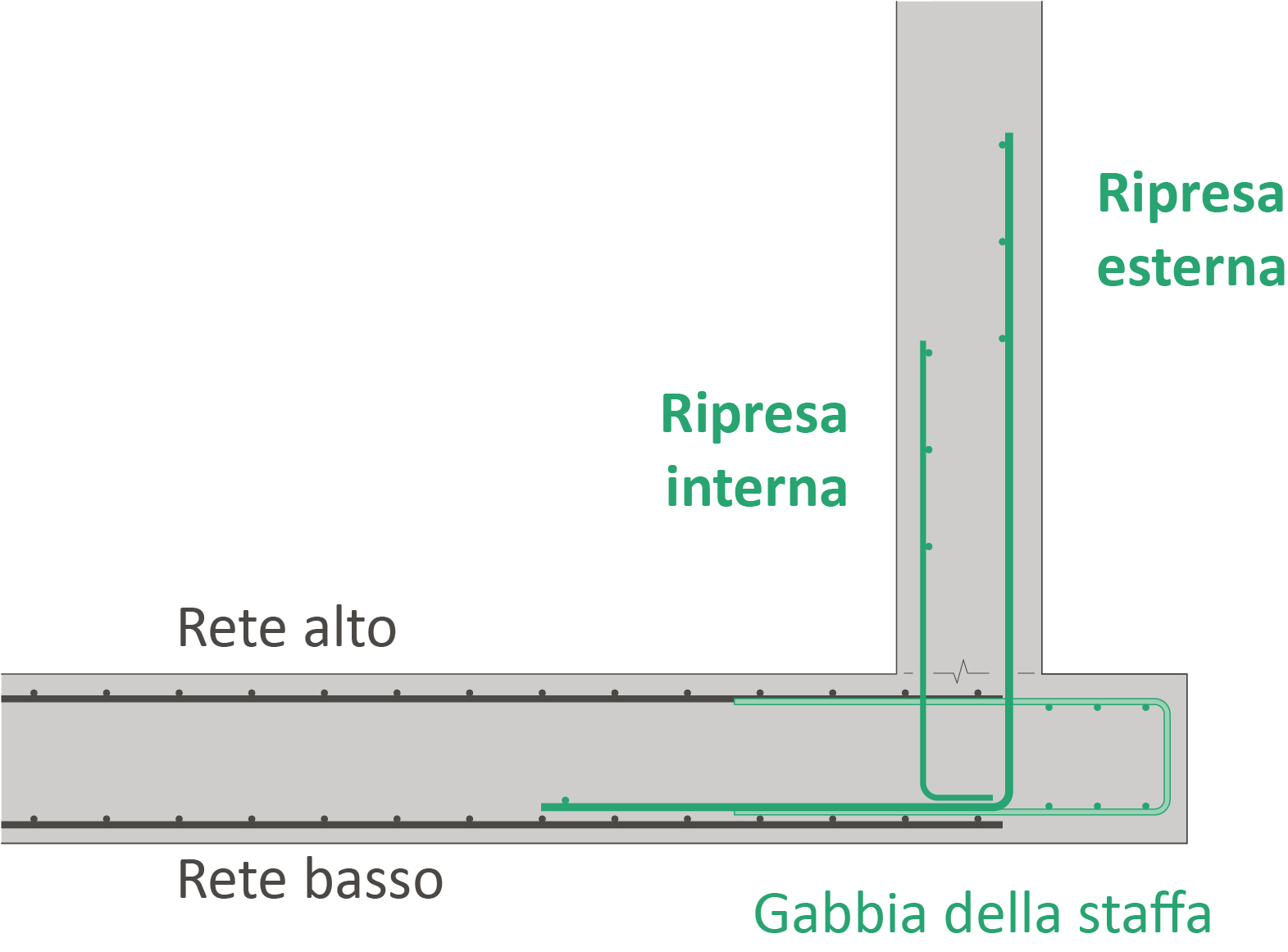

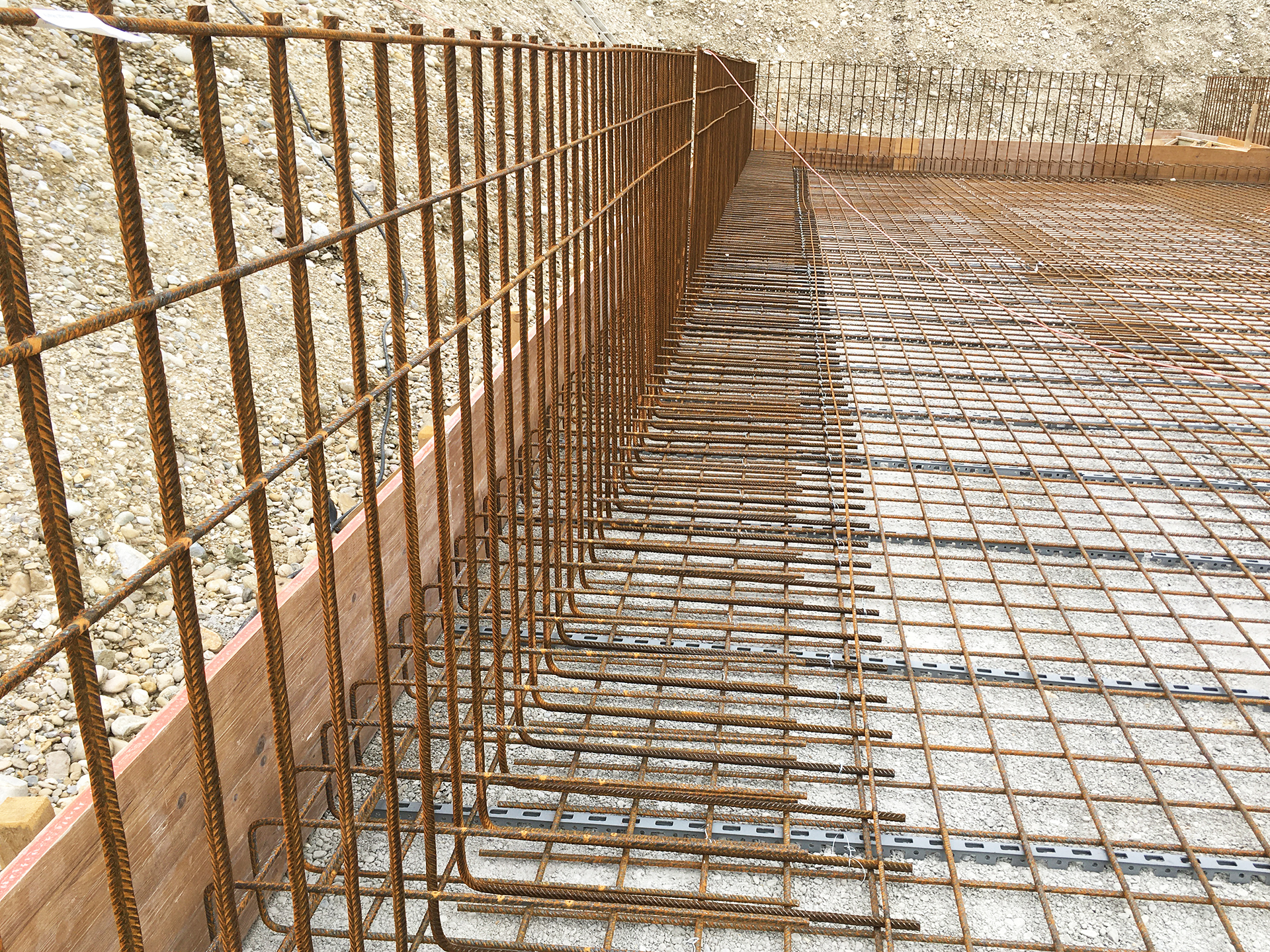

Poiché le pareti esterne del trogolo sono concepite come un "muro di contenimento", i momenti di bloccaggio tra la soletta e la parete possono essere coperti con un'armatura di collegamento esterna e interna piegata da speciali stuoie ruwatec. Per le pareti più alte si usano fili trasversali con Ø 16 mm / 150 mm e per le pareti più piccole sono sufficienti Ø 14 mm / 150 mm. Le due lunghezze delle gambe sono corrispondentemente grandi. La sezione d'acciaio dell'angolo interno è più piccola.
Per i muri alti, la piastra di base è progettata con un "naso" di 30 cm e forma così un "piede di muro di sostegno". Inoltre, anche la cassaforma a grande superficie può essere posata in questo modo. Se si devono trasferire ulteriori carichi elevati attraverso le pareti, la sporgenza della soletta di base è addirittura di 50 cm. Entrambi sono rinforzati con una gabbia orizzontale a forma di U per le staffe.
Le lunghezze delle armature di ripresa angolari sono ottimizzate in base alle dimensioni dei componenti, tenendo conto anche dell'installazione. Gli aggiustamenti sul posto sono a volte inevitabili, ma ridotti al minimo per quanto possibile.
La collaborazione tra ingegnere, imprenditore edile, proprietario dell'edificio e RUWA-Drahtschweisswerk AG ha portato a una soluzione ottimale!
Partecipanti al progetto
Le altre caratteristiche speciali del progetto
In ulteriori descrizioni di oggetti riferiremo su altre caratteristiche speciali del progetto:
- Muro con corona inclinata e curve
- Controventatura del bordo o staffe di copertura di corone a muro
- Reti per solette con "giunti a un livello"
Naturalmente, ti forniamo il software di pianificazione ruwatec gratuito, che puoi utilizzare per pianificare reti speciali in modo relativamente semplice ed efficiente. Siamo inoltre lieti di supportarvi nella progettazione o di farvi una proposta di rinforzo con reti.
