ruwatec - come la speciale rete inclinata facilita le pareti piegate!

Mezzo anno fa, abbiamo pubblicato un rapporto di cantiere sul progetto di Nyffenegger Holz AG a Sumiswald sull'esecuzione dell'armatura di raccordo tra soletta e parete (forwa XXL). Come menzionato in quel momento, vorremmo mostrare un altro dettaglio in questo rapporto: L'armatura di un muro segmentato con una corona inclinata.

Il progetto

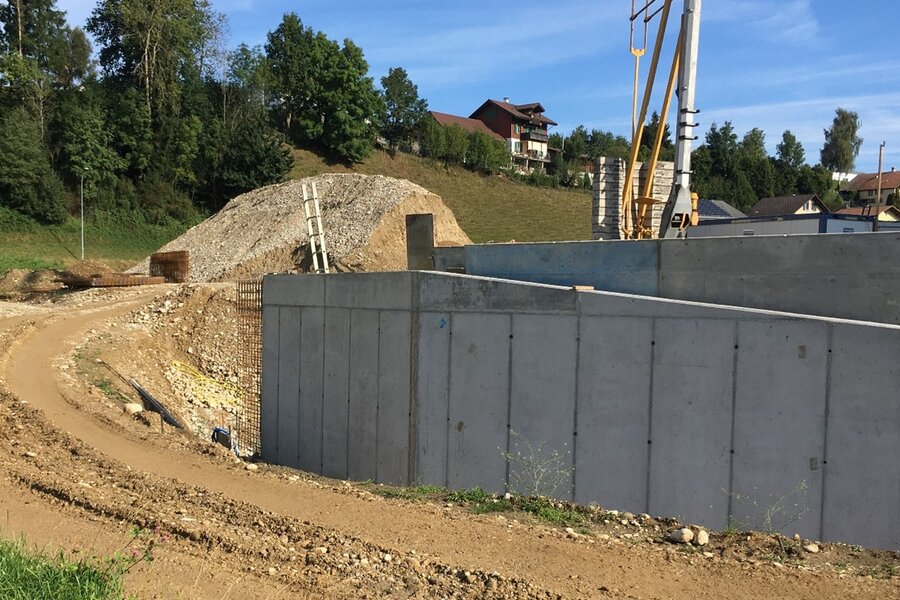

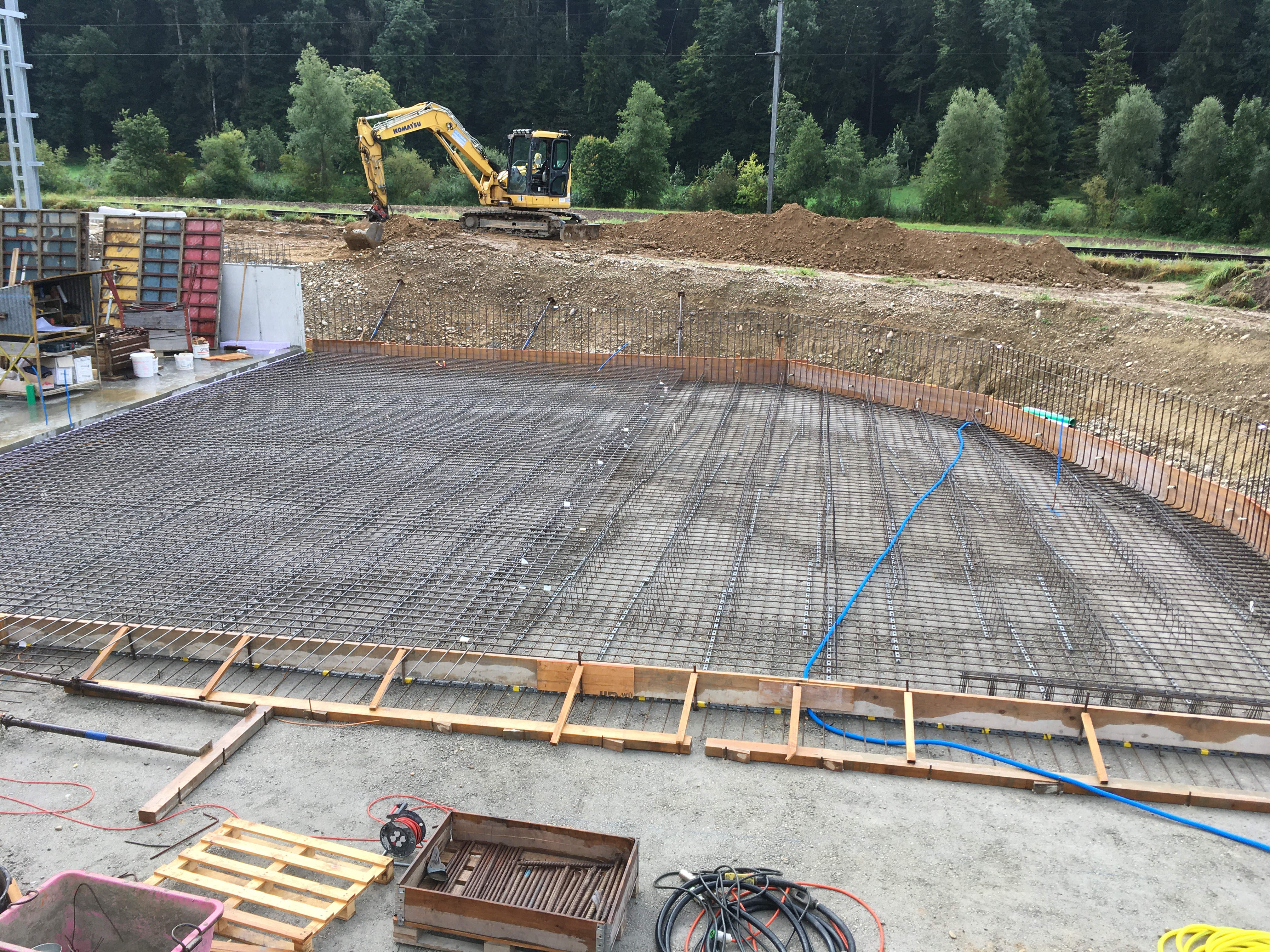

La società Nyffenegger Holz AG sta costruendo un impianto a Sumiswald con tre grandi silos in cui sarà immagazzinato "olio dell'Emmental" (pellet di legno). Questi tre silos sono situati in un trogolo con una superficie di circa 47 m x 15 m di spazio libero e un'altezza delle pareti da 2,50 m a 3,50 m. Un'area di riempimento e stoccaggio è collegata ai silos. Ai silos sono annessi una stazione di riempimento e di carico e un locale tecnico. Inoltre, sono previsti un parcheggio sotterraneo e un garage fuori terra per camion.

L'armatura del muro nella superficie del muro e negli angoli del muro

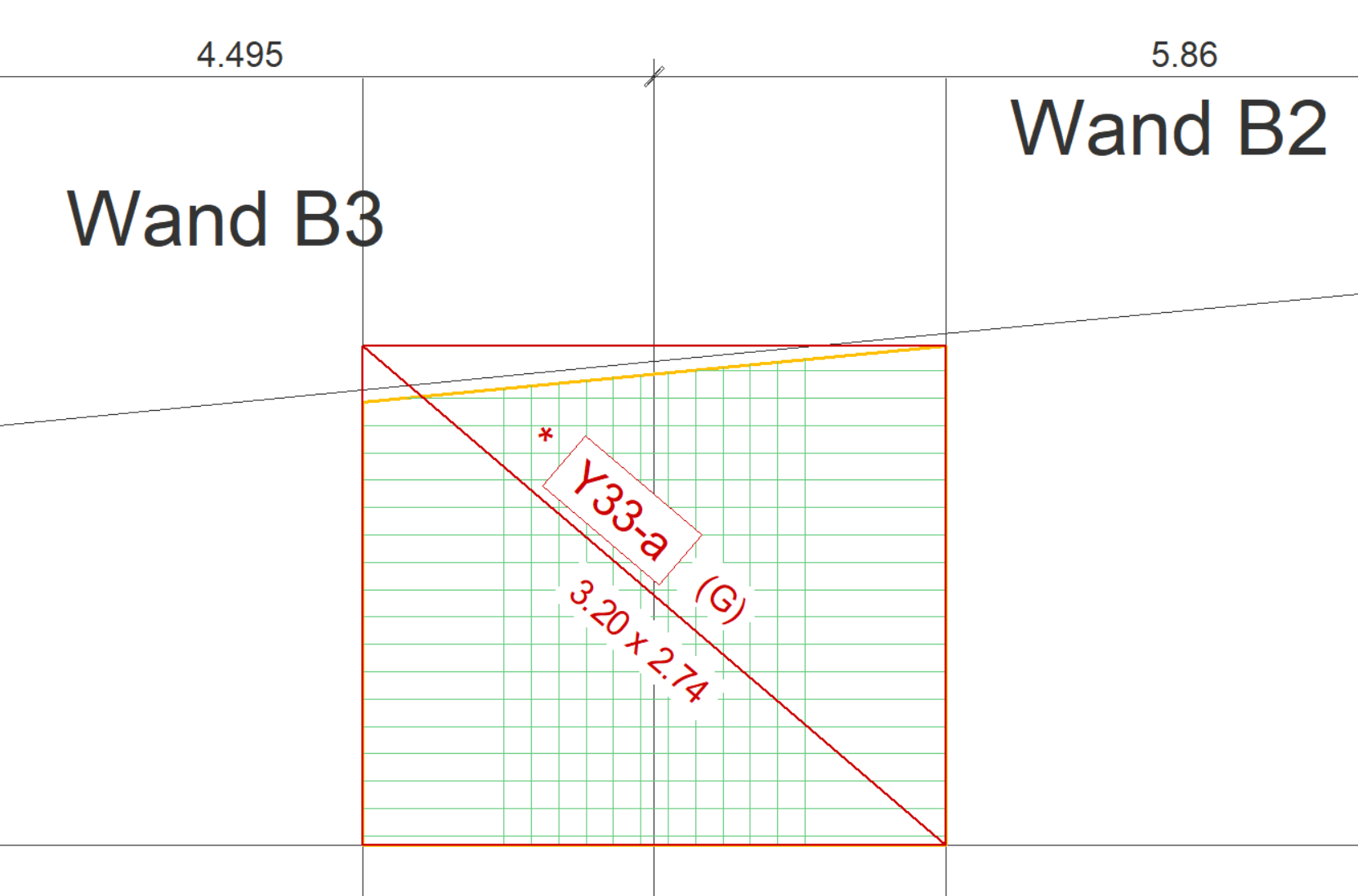

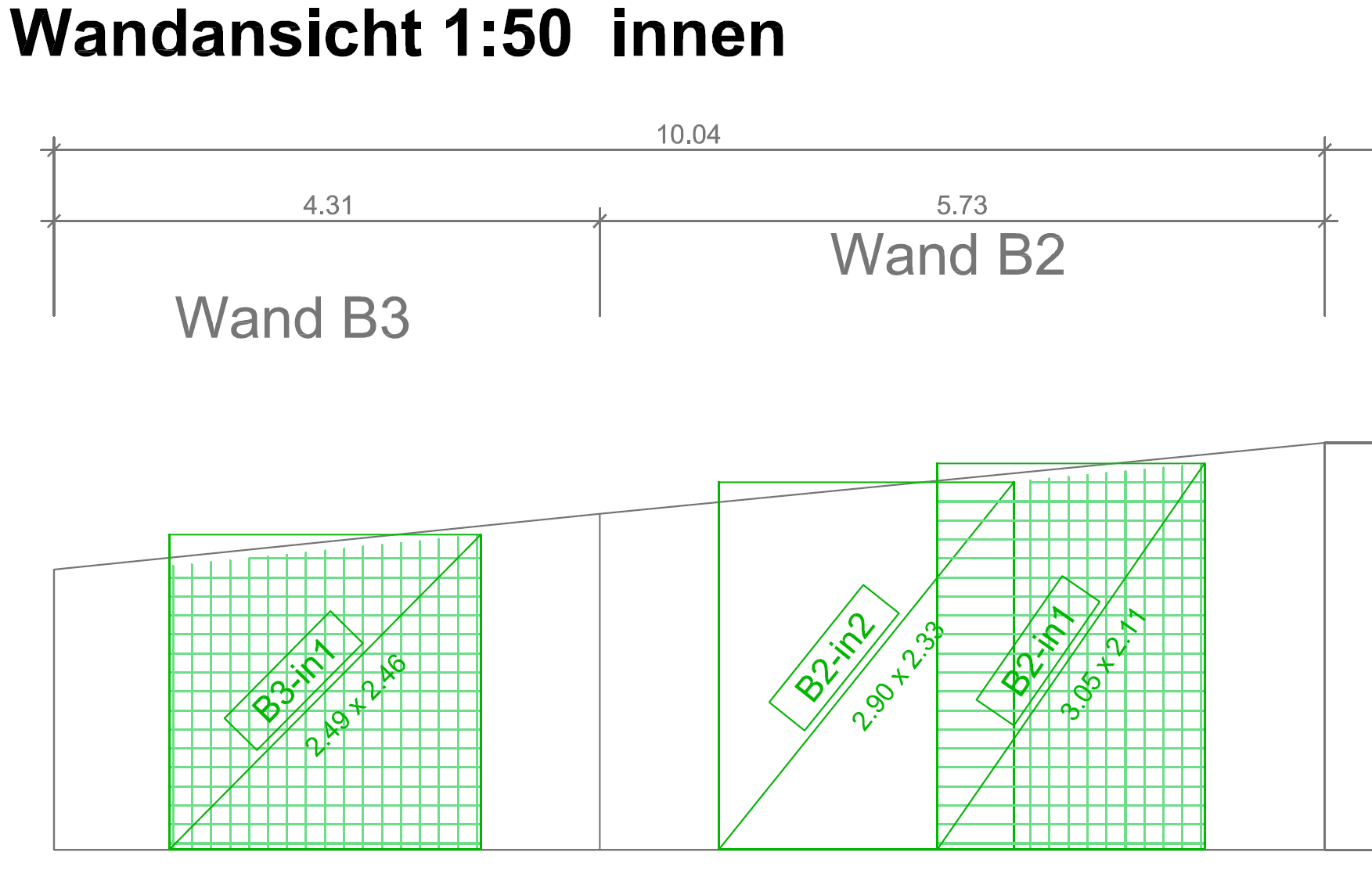

Un vantaggio essenziale delle reti ruwatec rispettivamente della nostra saldatrice a rete a resistenza multipunto è che i lati delle reti possono correre in diagonale o anche in tondo. Questo vantaggio ha permesso qui di progettare le reti interne ed esterne nella superficie del muro e negli angoli del muro.

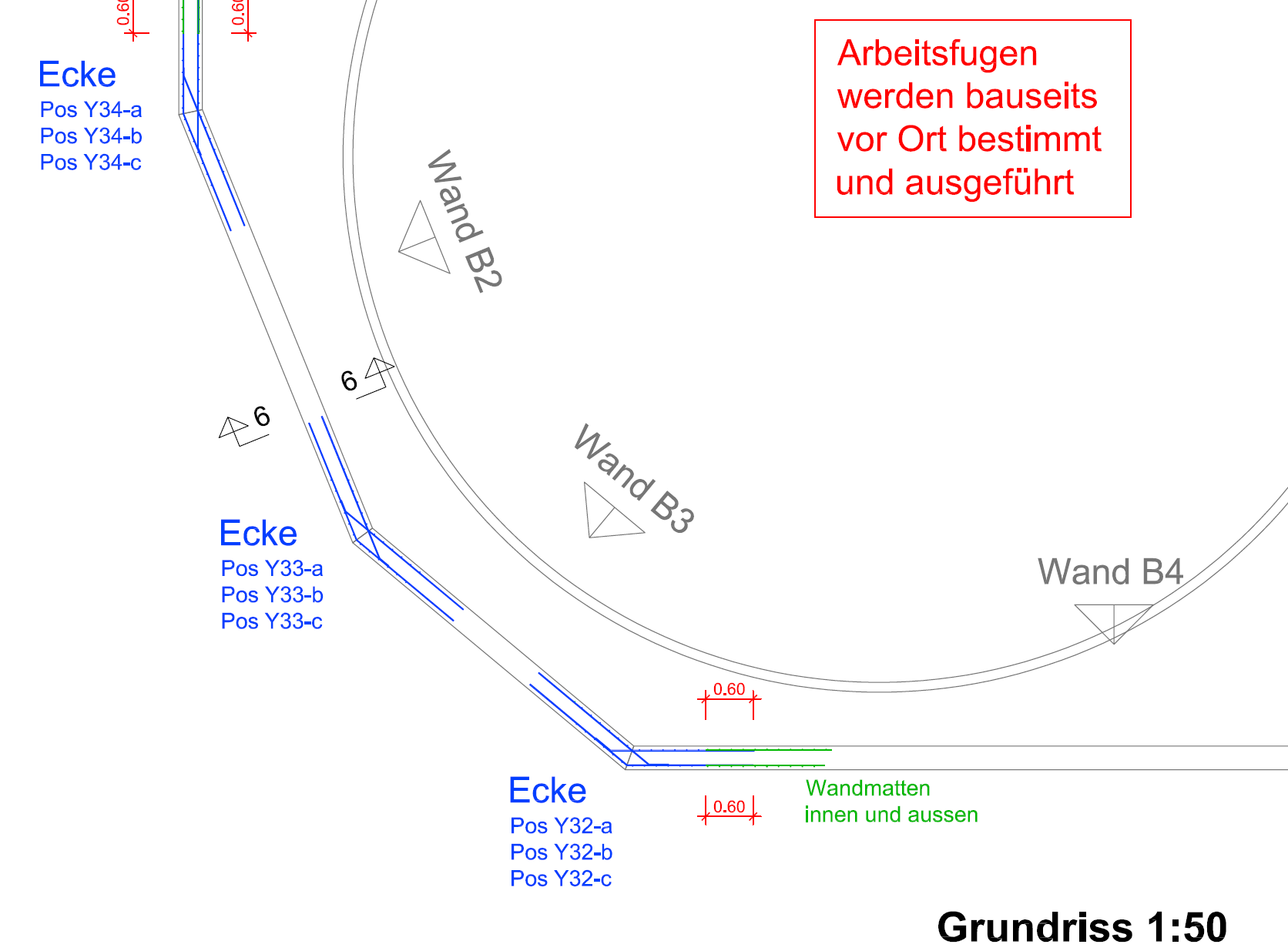

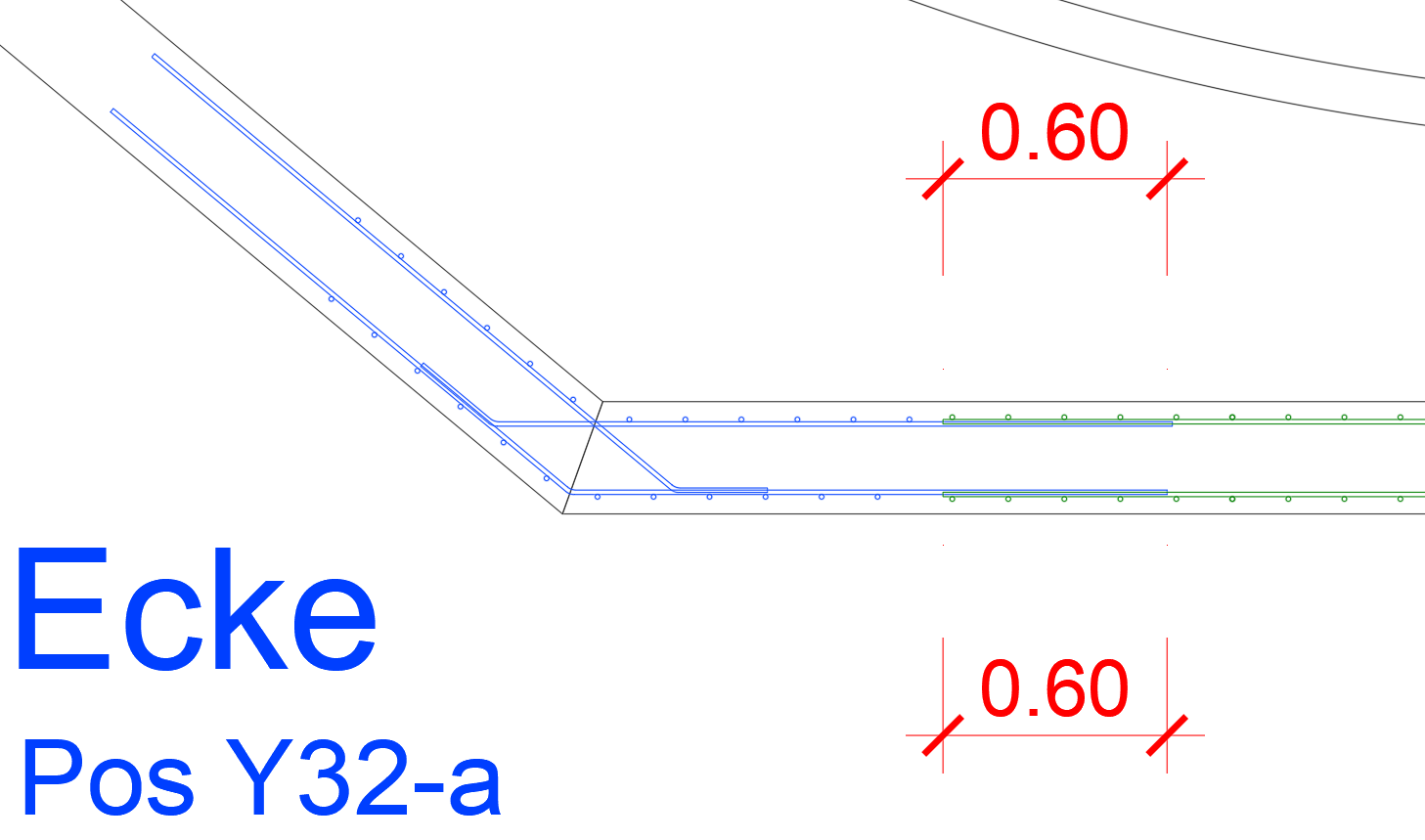

L'armatura del muro negli angoli del muro con curve di 20, 30 e 40° è progettata secondo il principio "connessione esterna e connessione interna". Le lunghe proiezioni delle barre distese orizzontalmente contro i centri delle pareti permettono il cosiddetto "buttone a un livello" con le reti dalla superficie della parete. Così, non ci sono giunti di rete sovrapposti, come nel caso delle reti standard.

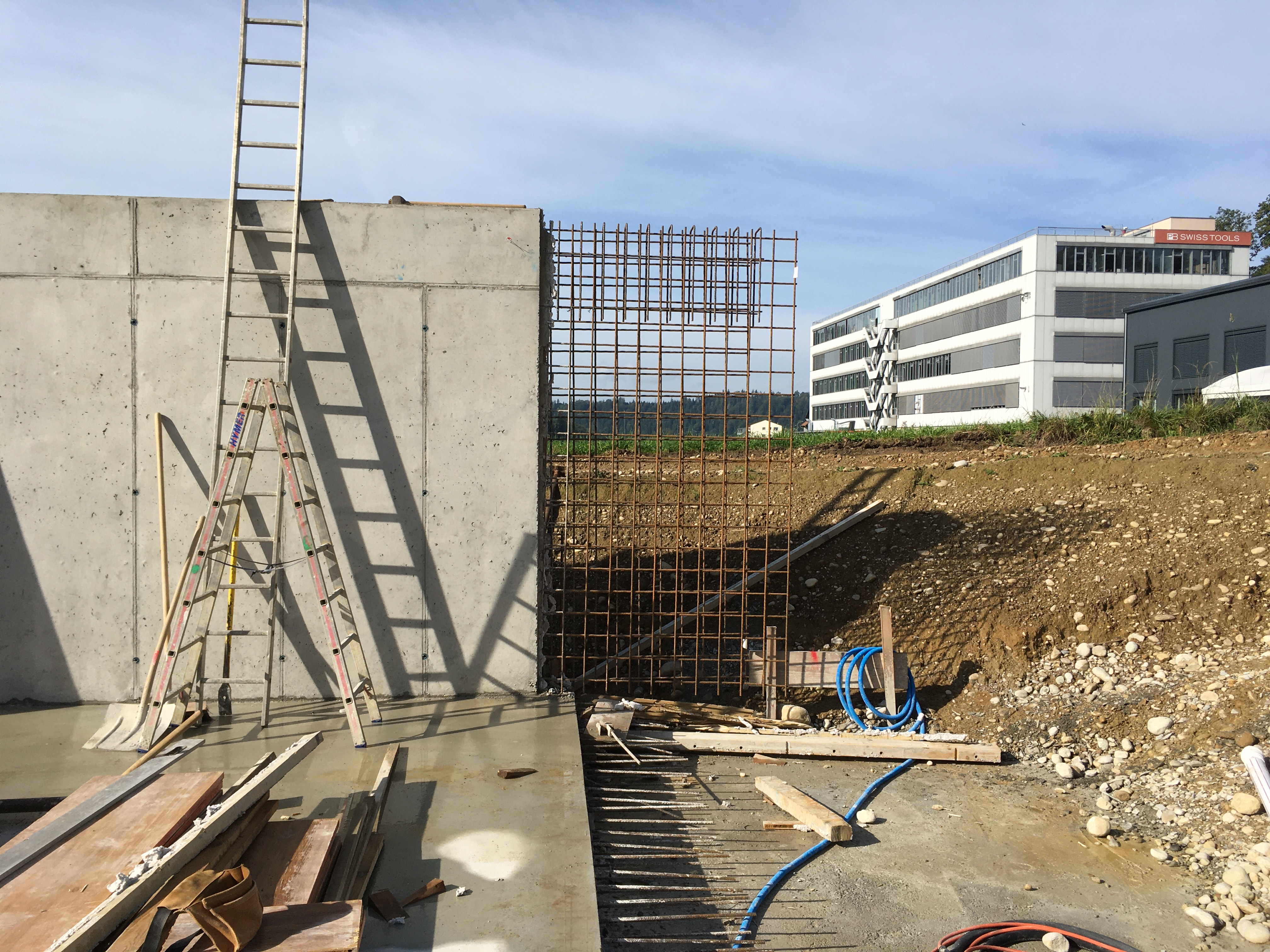

La controventatura delle corone delle pareti è stata effettuata con una gabbia di staffe a forma di U.

La collaborazione tra ingegnere, imprenditore edile, proprietario dell'edificio e RUWA-Drahtschweisswerk AG ha portato a una soluzione ottimale!

Partecipanti al progetto

L'applicazione sarebbe possibile anche nei componenti dei vostri progetti?
Certo! Le due possibilità mostrate per le reti a muro possono anche contribuire a soluzioni ottimali e razionali per la pianificazione dei vostri progetti. In ogni caso, la posa di reti nei muri è di solito semplice ed economica. Le possibili applicazioni possono essere:

• Angoli del muro
• Pareti del frontone
• Pareti dell'ala
• Pareti di scale e rampe
• Piastre con forme inclinate o arrotondate

Naturalmente, ti forniamo il software di pianificazione ruwatec gratuito, che puoi utilizzare per pianificare reti speciali in modo relativamente semplice ed efficiente. Siamo inoltre lieti di supportarvi nella progettazione o di farvi una proposta di rinforzo con reti.
