piramidale - panieri di rete in prefabbricazione
Il resoconto del Baublatt sul cantiere "The Circle Convention Hall" ci ha spinto a pubblicare anche un piccolo resoconto sulla puntellazione degli elementi prefabbricati.
La sala congressi è composta da più di 70 elementi prefabbricati in calcestruzzo, inclinati verso l'interno e sostenuti nella parte superiore da capriate a soffitto. I singoli elementi in calcestruzzo contengono a loro volta prevalentemente quattro pilastri rettangolari, collegati da "traverse". Il modulo ha una larghezza di 2,68 m e una lunghezza di poco inferiore a 17 m.
| Progetto | The Circle Convention Hall, 8058 Flughafen Zürich | |
| Proprietario dell'edificio | Flughafen Zürich AG & Swisslife AG | |
| Pianificatore | SULSER AG: SSD Beratende Ingenieure ZT-GmbH, AT-6832 Röthis | |
| Prefabbricatore | SULSER AG, 9477 Trübbach | |
| Responsabile di progetto | Andreas Boren, Gehrig Boren Planer AG | |
| Anno di costruzione | 2017 - 2019 | |
| Pilastri in calcestruzzo | Superficie cassero liscia, calcestruzzo grigio con cemento bianco | |
| Prodotti utilizzati |
Le gabbie a staffa per i pilastri rettangolari
Insieme al responsabile del progetto e al team di esecuzione della Sulser AG di Trübbach, sono stati preparati i documenti di produzione per la fabbricazione delle gabbie a staffa. Nell'impianto di prefabbricazione, questi sono stati integrati con l'armatura principale per le pilastri rettangolari e l'armatura perpendicolare per le travi.
Le gabbie a staffa per i pilastri sono stati prodotti con una lunghezza di 4,75 m, il che significa che erano necessari tre cestelli per ogni pilastro.
Lavorazione di piegature delle nostre reti di stoccaggio e speciali
Vi rimandiamo alle possibilità tecniche di curvatura, riportate nel nostro catalogo generale a pagina 16. Il nostro team tecnico è a vostra disposizione per una progettazione competente di magazzini o tappeti speciali piegati.

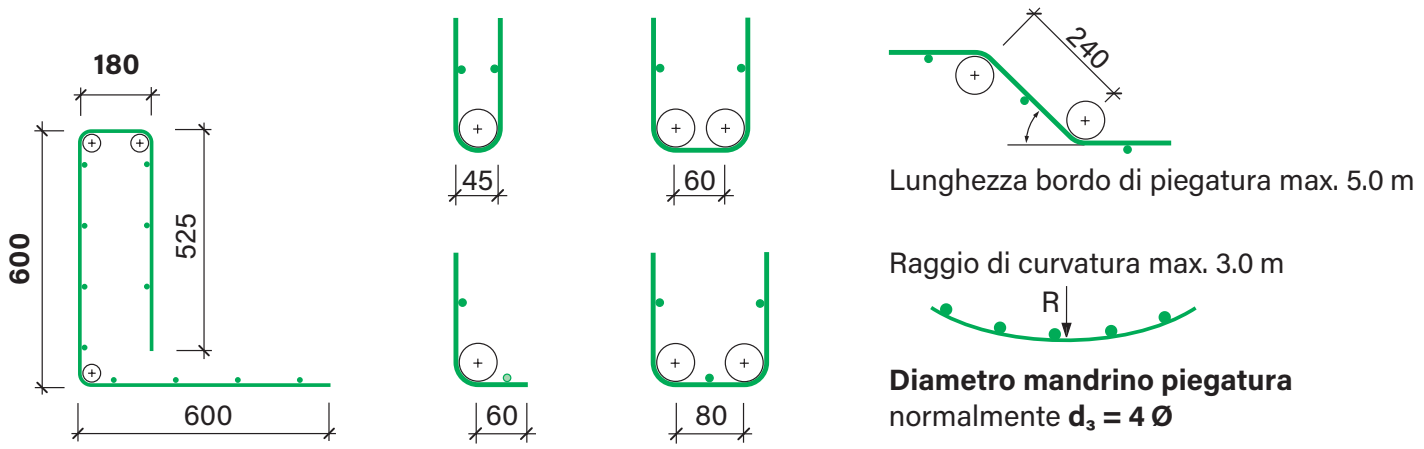

Le reti standard o speciali possono in genere essere piegate secondo lo schizzo di piegatura del progettista. Se necessario, le reti possono essere piegate anche ottenendo una forma circolare. Tenendo conto della capacità di piegatura e della lunghezza delle nostre piegatrici si possono ottenere svariate forme di piegatura. Inoltre occorre rispettare le dimensioni minime indicate in figura e i tre principi seguenti:
- Nessun filo nella zona del mandrino di piegatura
- Disposizione dei fili chiara (fili interni o esterni)
- Misura prevista indicata chiaramente
Le reti, salvo diversamente indicato dal progettista, vengono normalmente piegate con diametro del mandrino di piegatura d3 = 4 Ø. Le tolleranze dimensionali sono definite nella norma SIA 262:2013.
La collaborazione tra il prefabbricatore e RUWA-Drahtschweisswerk AG ha portato a una soluzione ottimale!
Partecipanti al progetto
Naturalmente, ti forniamo il software di pianificazione ruwatec gratuito, che puoi utilizzare per pianificare reti speciali in modo relativamente semplice ed efficiente. Siamo inoltre lieti di supportarvi nella progettazione o di farvi una proposta di rinforzo con reti curvi.
