Come le reti speciali accelerano le prestazioni di posa!

In questa relazione vogliamo mostrare come lo sforzo di posa possa essere ridotto rispetto all'acciaio tondo grazie alle reti speciali ruwatec. Per la nuova costruzione del locale per metalli non ferrosi di Reinhard Recycling AG a Bigenthal, l'armatura delle pareti, della soletta e delle barre antigelo è stata progettata ed eseguita con reti speciali.

Il progetto

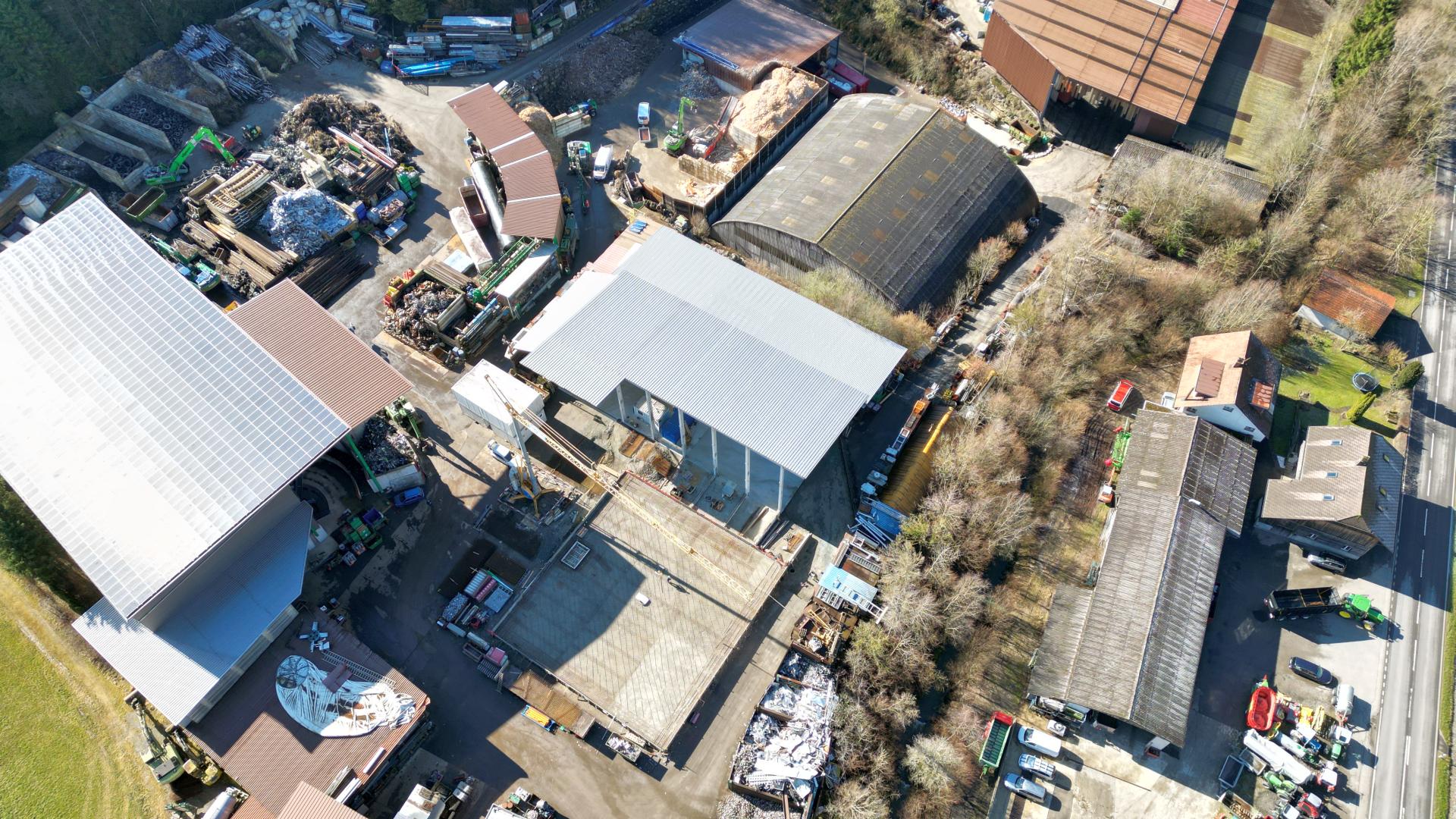

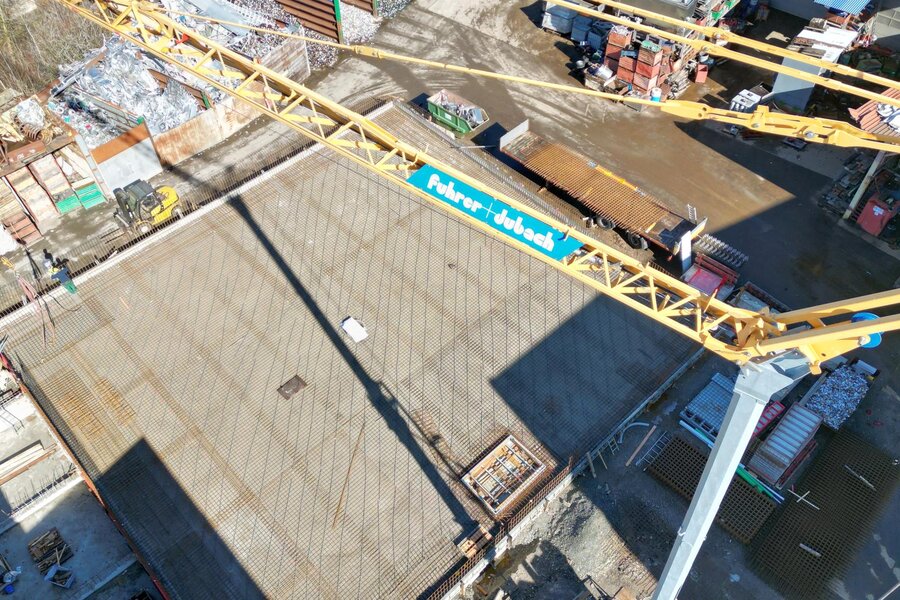

L'azienda Reinhard Recycling AG ha costruito un nuovo capannone a Bigenthal per smistare e stoccare i metalli non ferrosi. Dopo la nuova costruzione di un capannone per il riciclaggio nel 2019 e del capannone Welaki nel 2021, questo è il terzo capannone progettato e realizzato con successo con i tappeti.

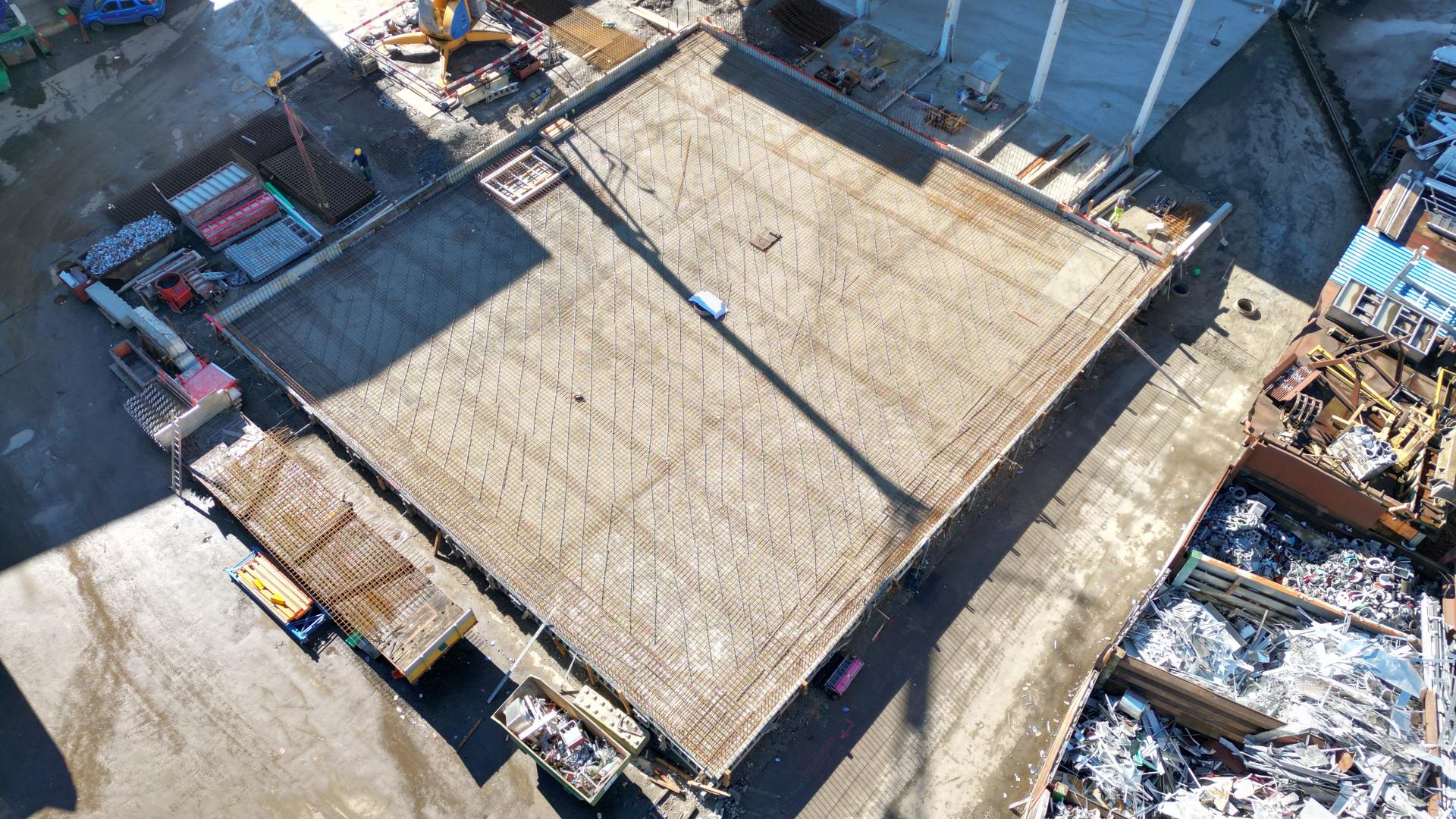

Il capannone ha dimensioni di 22 m x 25 m e altezze delle pareti fino a 9 m. La sala è stata costruita con una soletta di 0,25 m di spessore con barre antigelo di 0,30 x 0,55 m fino a 0,30 x 1,49 m tutt'intorno. Le pareti hanno uno spessore di 0,30 m e un'altezza massima di 9 m. Le pareti sono caratterizzate da rientranze corrispondenti per ospitare la capriata del soffitto. Il collegamento delle pareti esterne dell'ala alle pareti del padiglione è stato realizzato con collegamenti di rinforzo. Per garantire che le reti possano essere infilate senza problemi, sono state posate due ebea BEWA di tipo C l'una accanto all'altra, invece di quelle di tipo A.

Vantaggi dell'esecuzione con le reti
L'appaltatore è stato in grado di installare l'armatura pianificata nel dettaglio in modo semplice e rapido grazie all'utilizzo di reti. In questo caso, anche il carico di lavoro dell'ingegnere è stato ridotto, poiché i piani di armatura sono stati completamente preparati da RUWA.

L'esecuzione con le reti ha comportato i seguenti ulteriori vantaggi:

• Rapida installazione delle reti al posto dell'armatura in acciaio tondo.
• Semplificazione dell'accettazione e del controllo dell'armatura da parte dell'ingegnere
• Nessuna necessità di subappaltatori esterni (strati di ferro)
• Posa completa della soletta, compresa l'armatura di collegamento, nel più breve tempo possibile

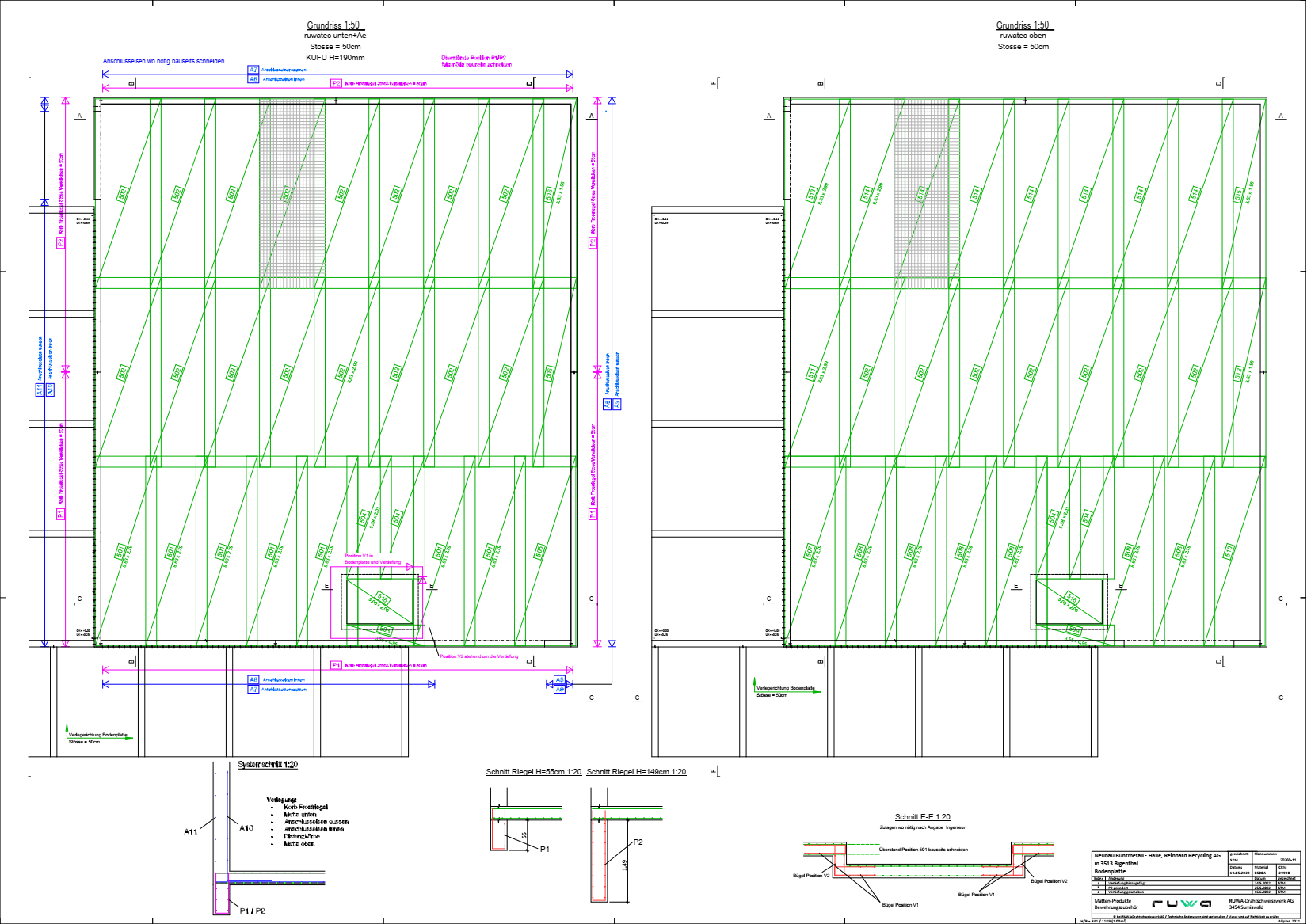

Pianificazione ed esecuzione dell'armatura del solaio e delle pareti

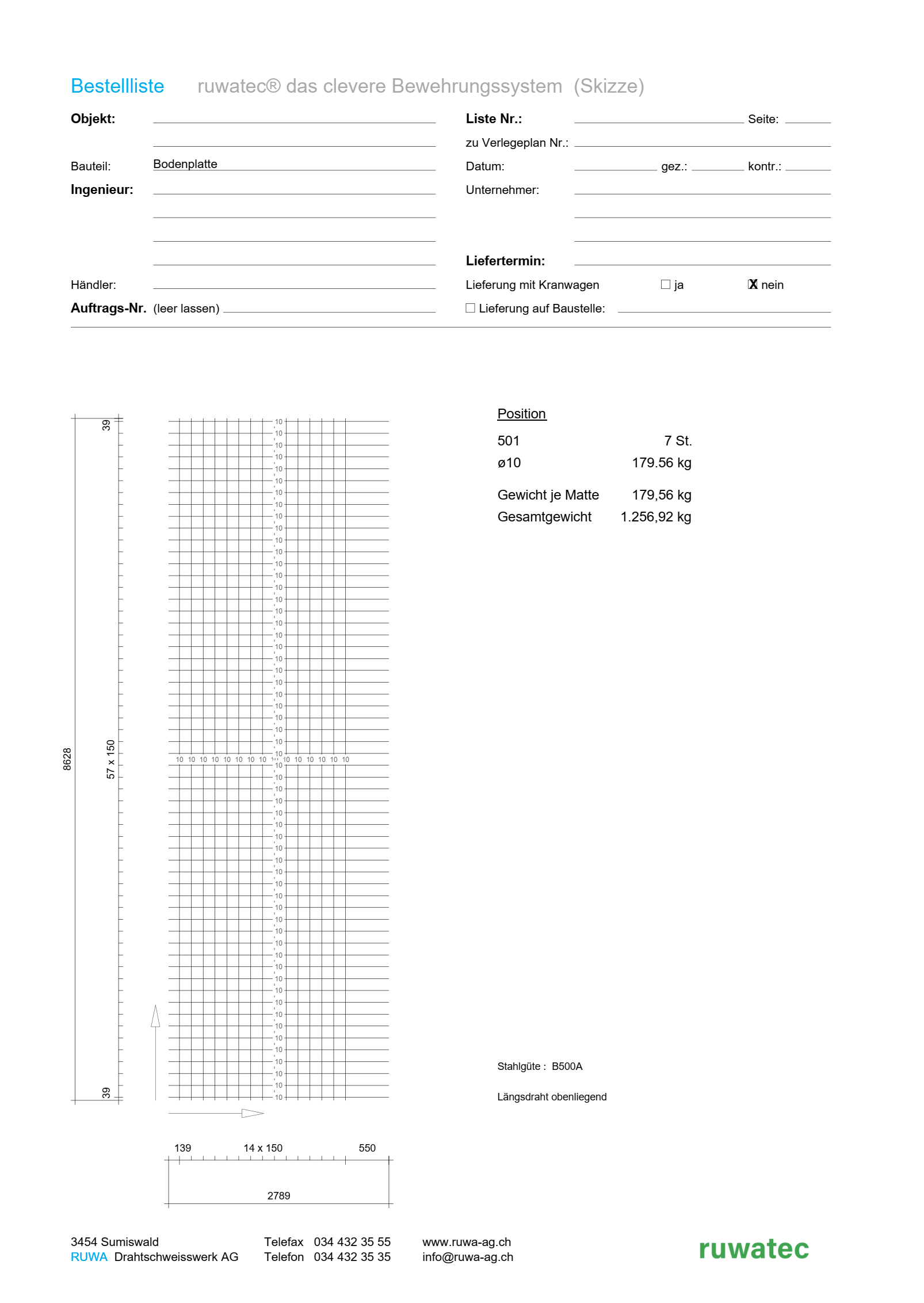

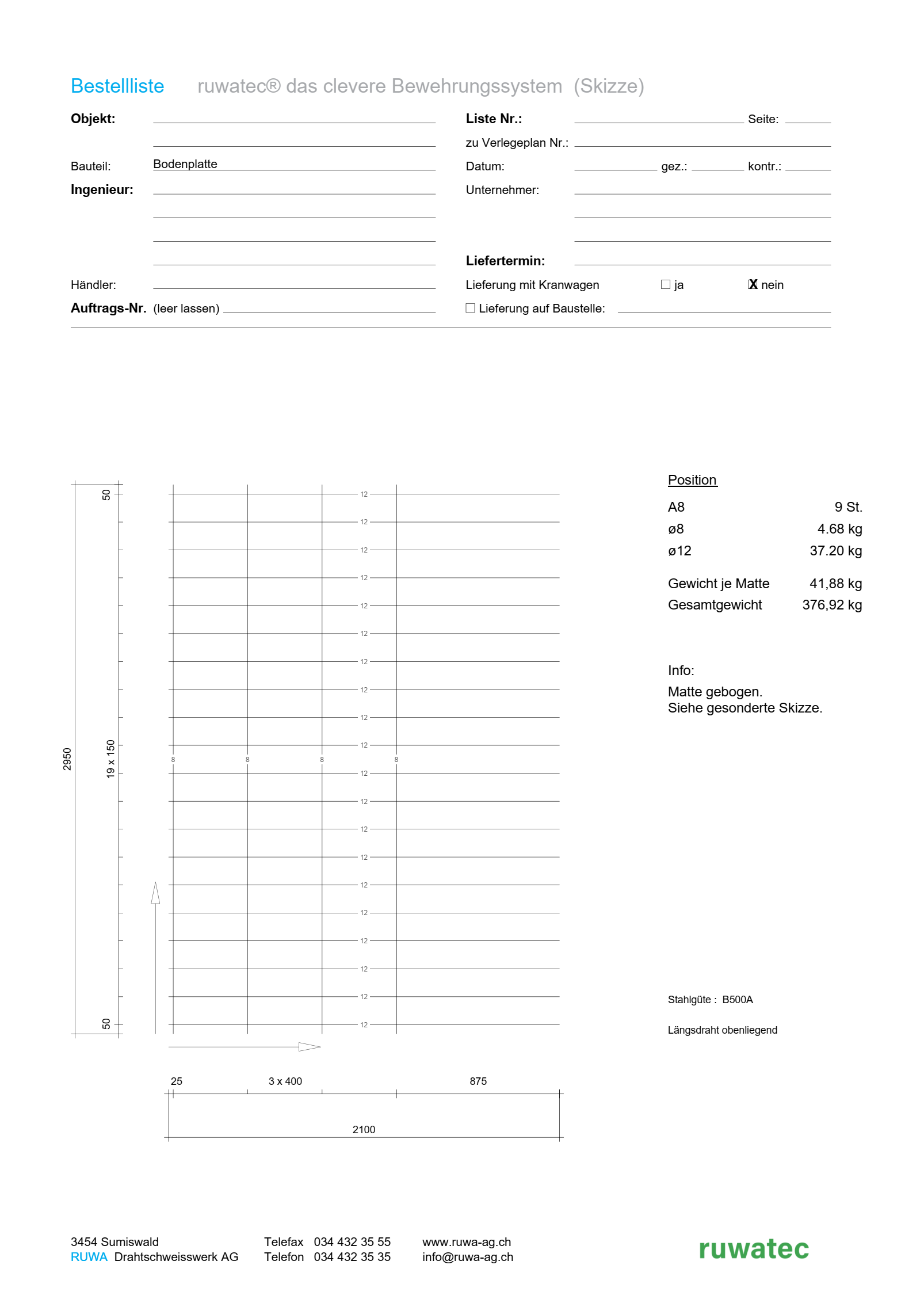

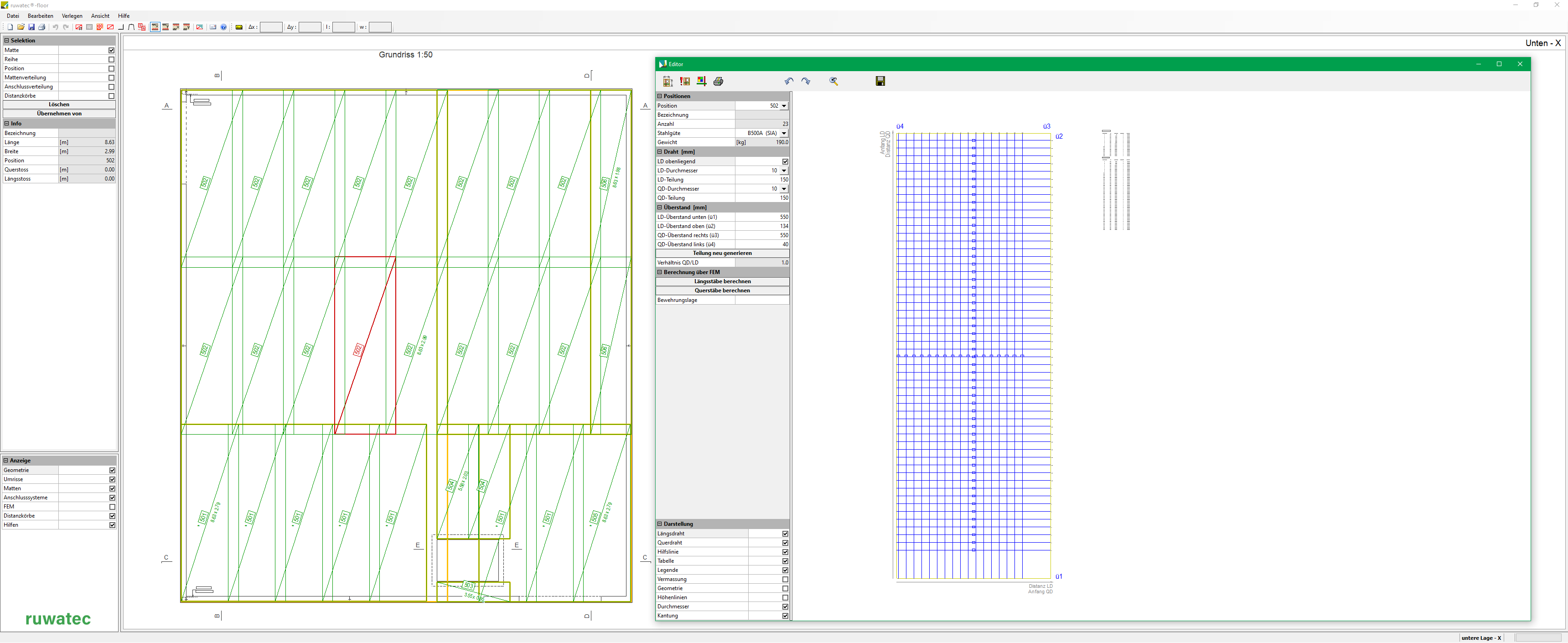

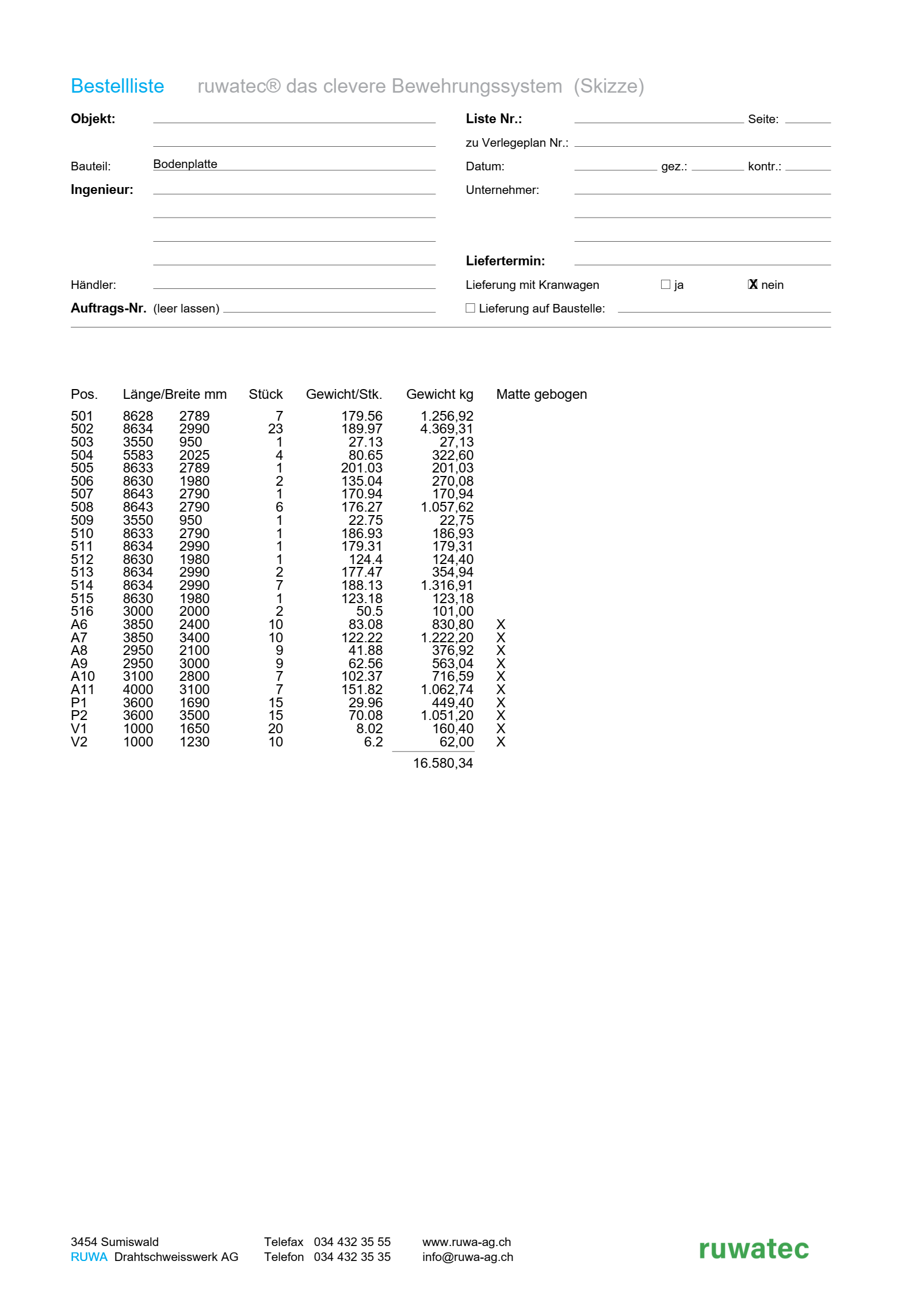

Grazie al software di pianificazione "ruwatec", è stato possibile creare facilmente la pianificazione dell'armatura. Il software genera anche direttamente le specifiche per il controllo della saldatrice.

Dettagli di esecuzione

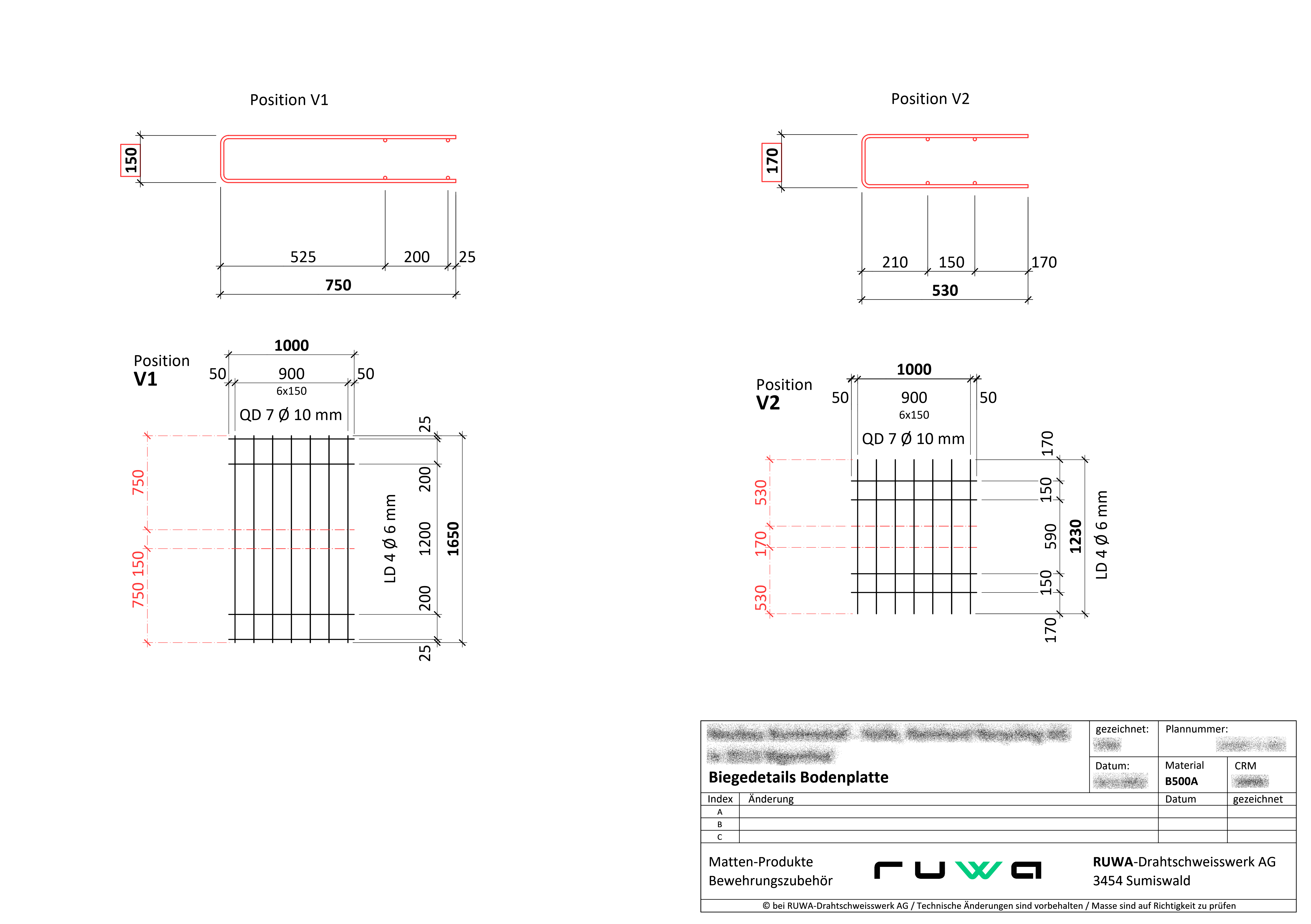

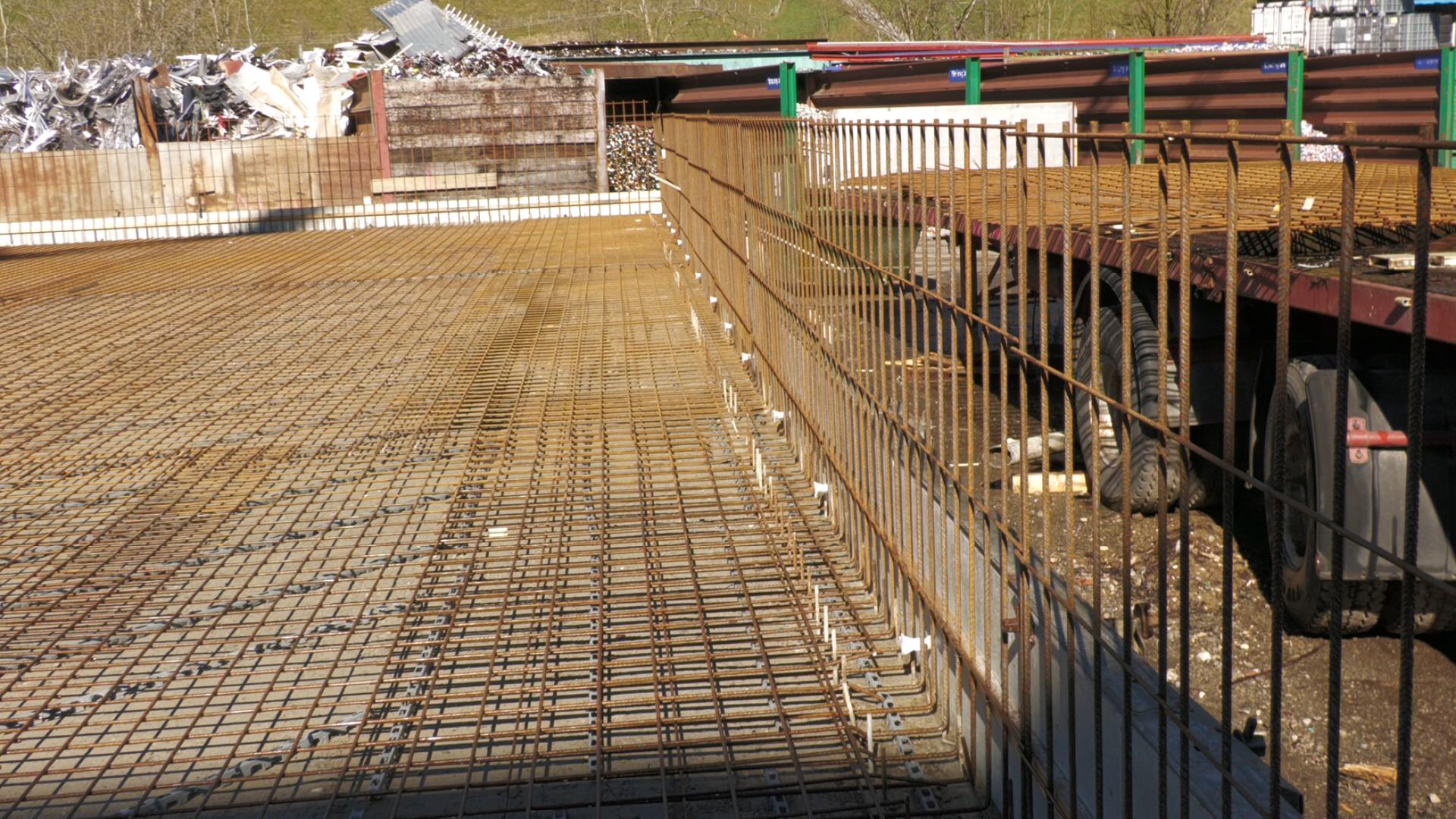

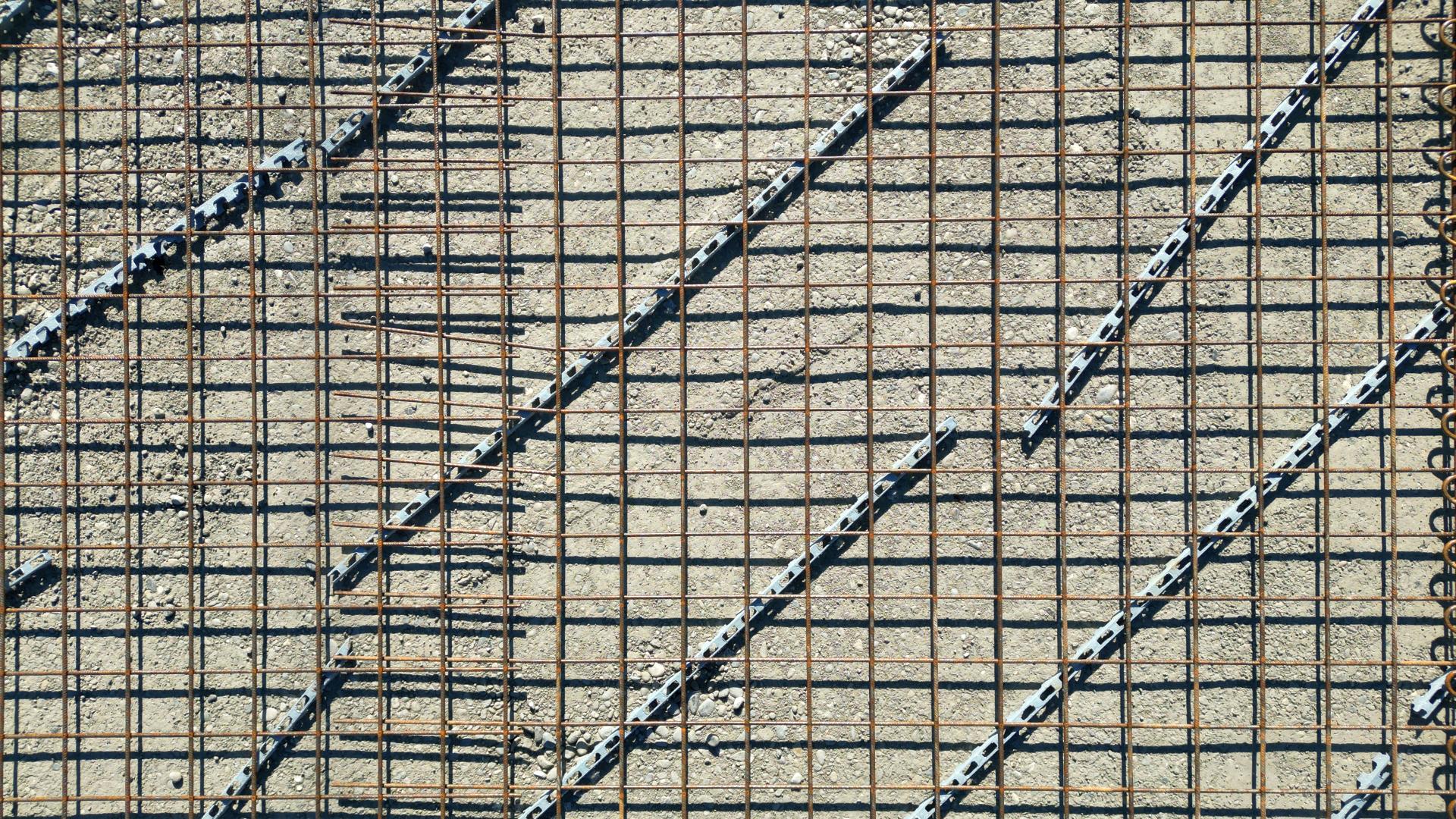

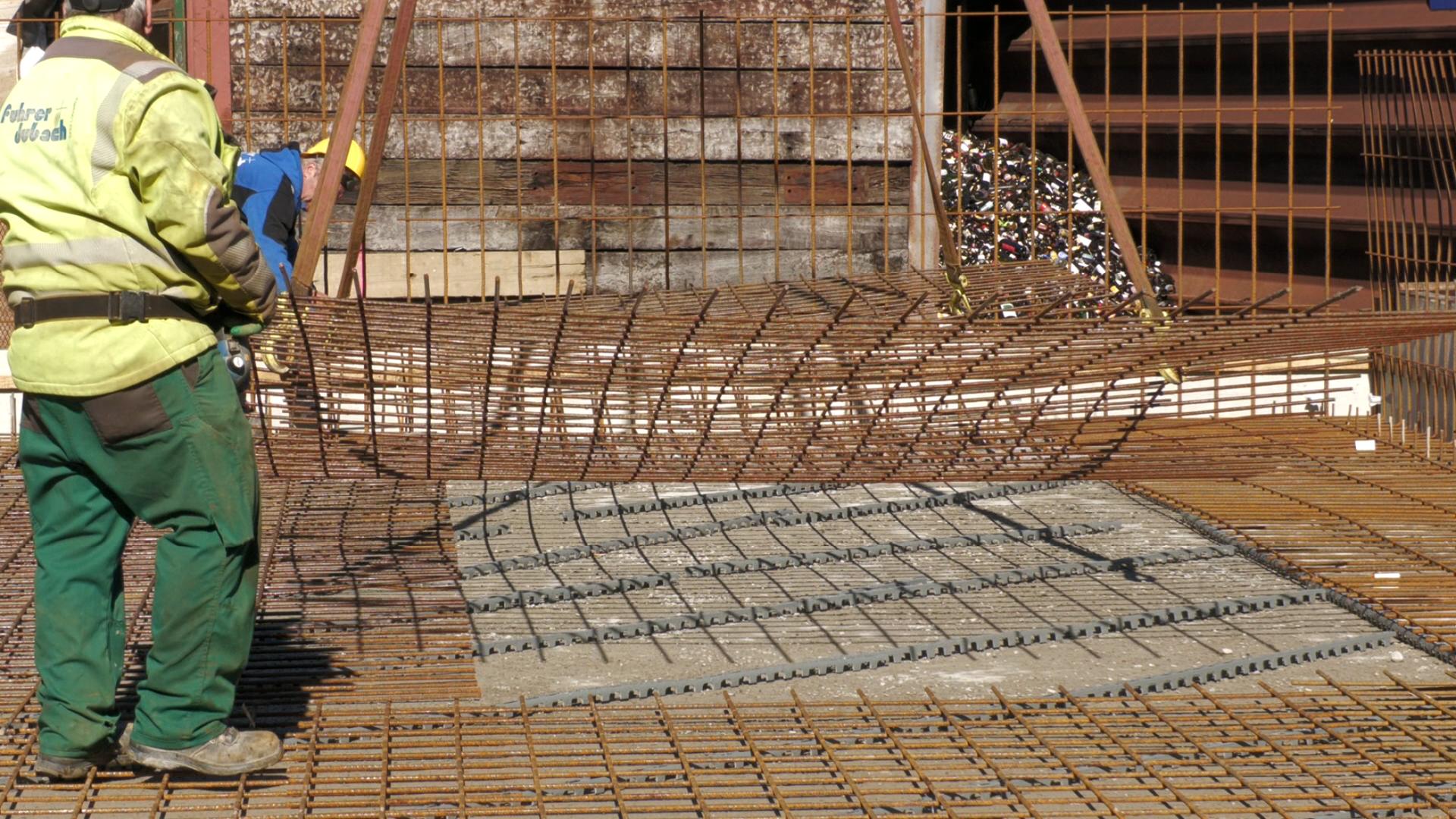

Le barre antigelo sono state realizzate con reti speciali pre-curvate che possono essere facilmente inserite. L'incavo per le scale e le lastre stesse del pavimento sono state realizzate con reti speciali con un giunto a un solo livello. Il vantaggio principale è che gli strati di barre sono alla stessa altezza. Anche i gradini della soletta verso l'incavo e i rinforzi di collegamento per le pareti sono stati realizzati con reti speciali precurvate.

La costruzione

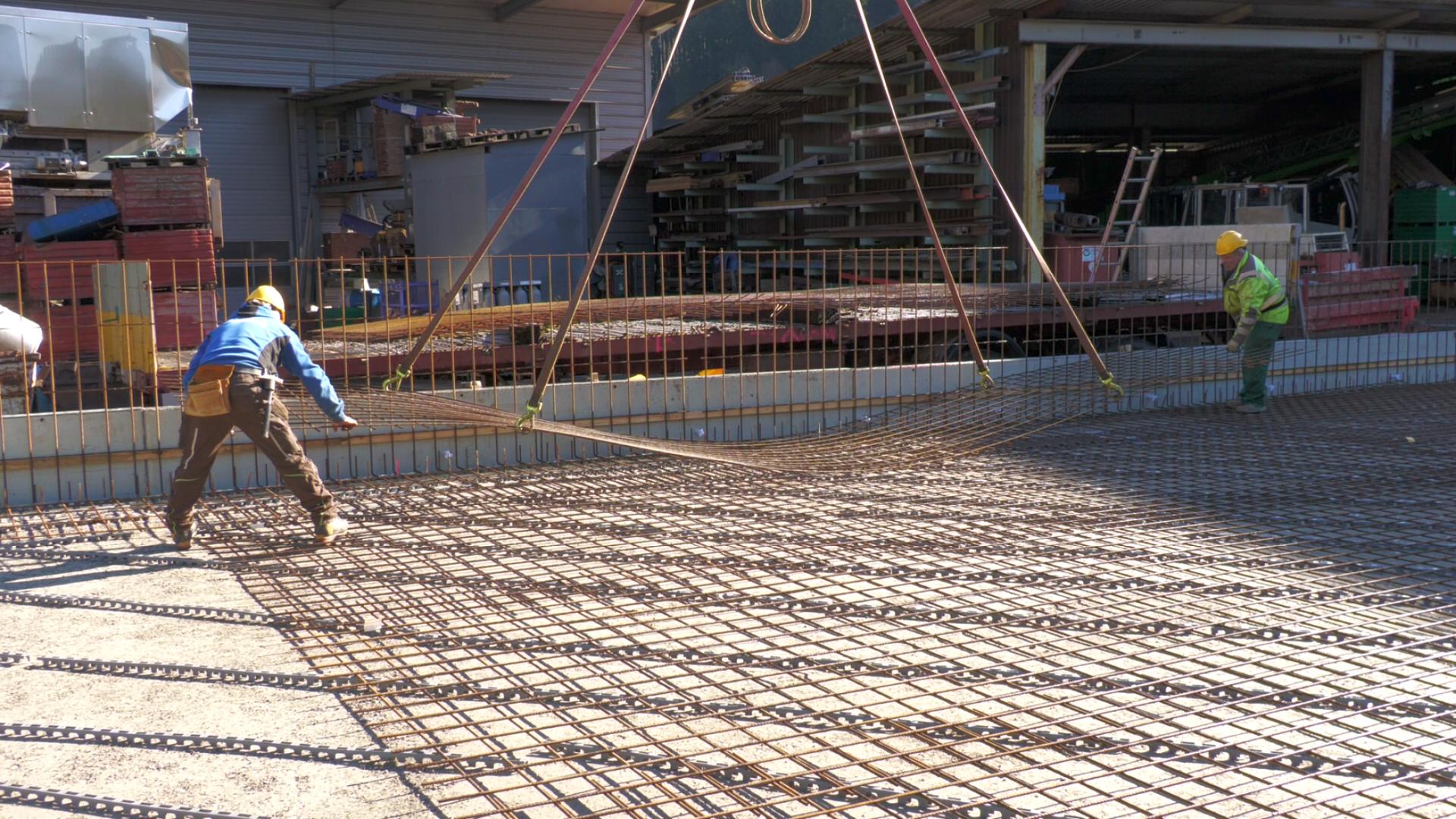

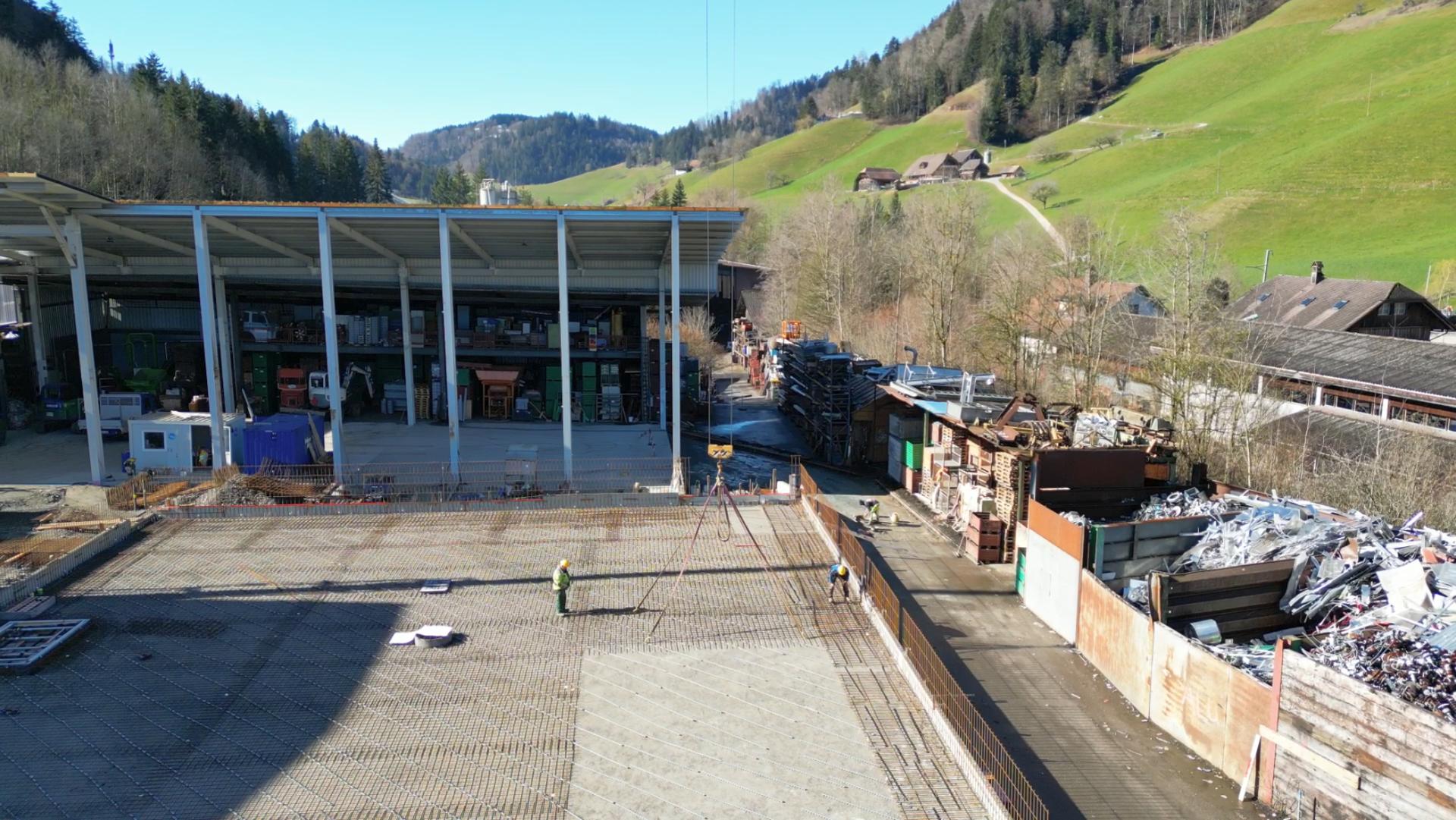

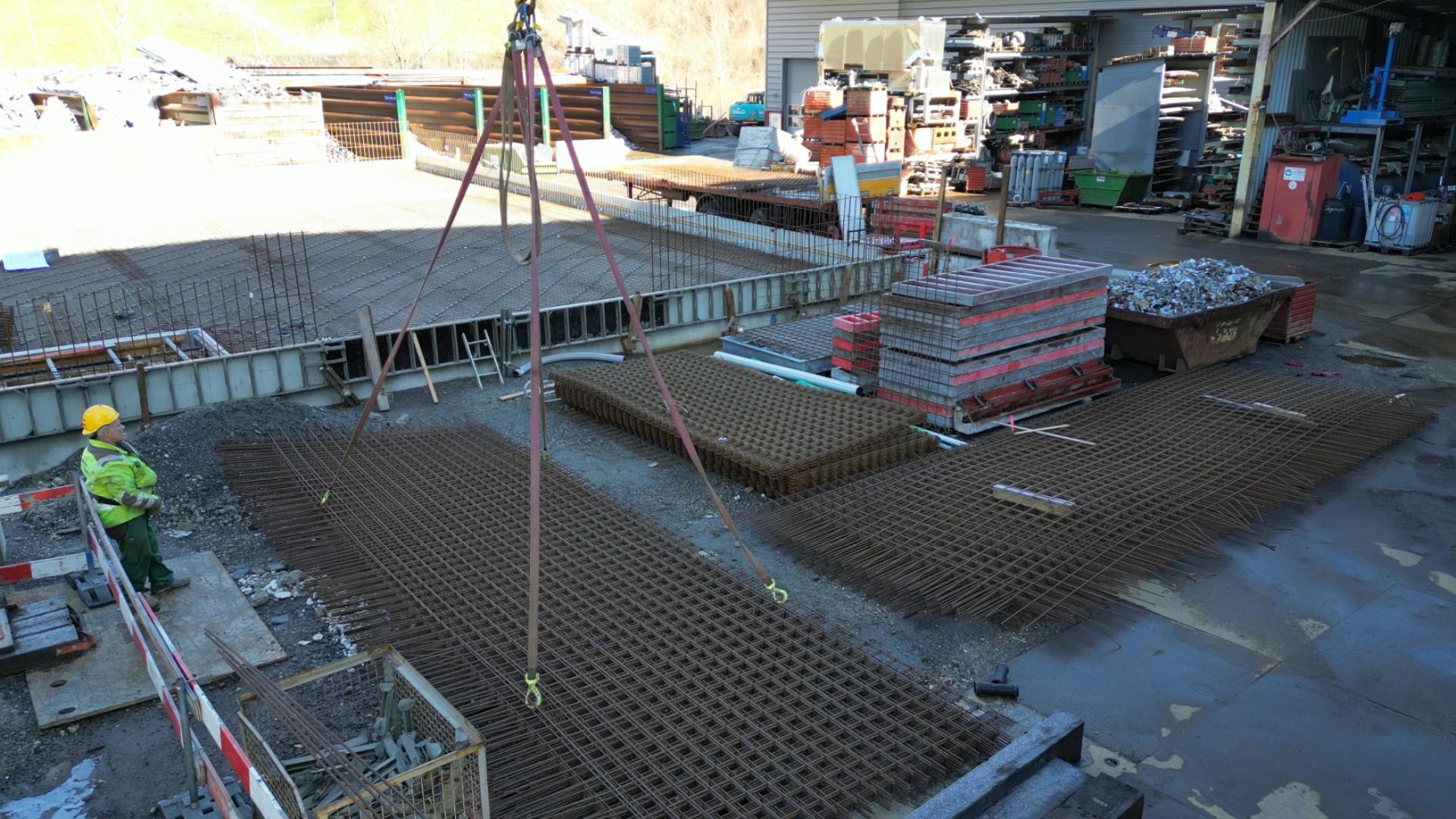

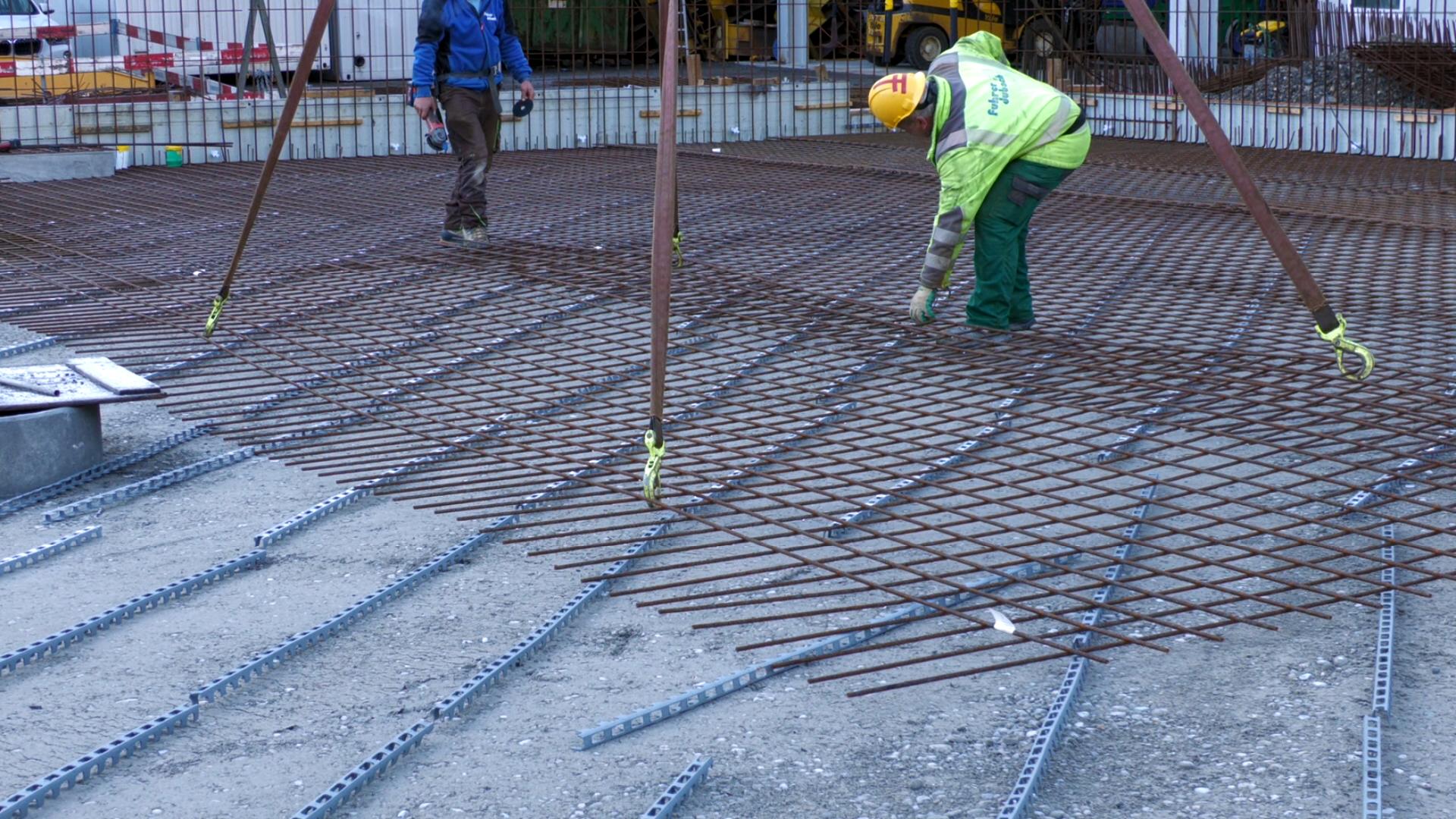

Le varie posizioni dell'armatura superiore e inferiore sono state preselezionate e immagazzinate temporaneamente accanto al sito di installazione durante lo scarico dal camion e hanno potuto essere posate rapidamente e facilmente nella sequenza corretta con uno o due dipendenti e la gru. Non sono stati necessari strati di ferro esterni.

Nel video seguente vi mostriamo le impressioni sull'installazione delle reti speciali:

La collaborazione tra ingegnere, imprenditore edile, proprietario dell'edificio e RUWA-Drahtschweisswerk AG ha portato a una soluzione ottimale!

Partecipanti al progetto

Naturalmente, ti forniamo il software di pianificazione ruwatec gratuito, che puoi utilizzare per pianificare reti speciali in modo relativamente semplice ed efficiente. Siamo inoltre lieti di supportarvi nella progettazione o di farvi una proposta di rinforzo con reti.
